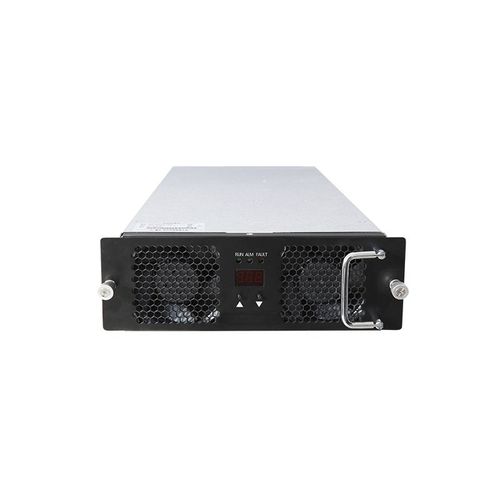

炭化ケイ素出力モジュール TH20GT7550C7-WT

BiDi ACDC

製品概要
TH20GT7550C7-WTは、車両から電力網への双方向（V2G）用途向けのAC/DC充放電モジュールです。定格出力20 kWを提供し、DC側で500–750 VDCの定電力動作をサポートします。三相4線式交流入力（3相＋PE）に対応し、インテリジェントな強制空冷を採用しています。パラメータ設定と動作制御はCANバスでメインコントローラと通信して行います。

概要

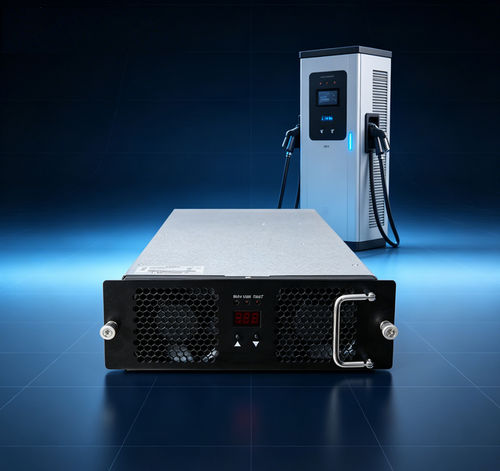

商用EV充電器やV2G充電ステーションへの組み込みを想定して設計されており、AC→DCおよびDC→ACの双方で高効率、精密な電圧・電流制御、デジタルアドレス設定とローカル表示/ボタン操作、低待機消費電力を備えます。

AC側
電圧範囲：323 VAC – 456 VAC
周波数：50/60 Hz
過電圧保護：>456 VAC
低電圧保護：<323 VAC
AC→DC効率：≥95%

DC側
定格出力：20 kW
動作電圧範囲：200–750 VDC
電流範囲：1–40 A
定電力範囲：500–750 VDC
DC→AC効率：≥95%
電圧調整精度：≤±0.5%
全高調波歪率(THD)：≤5%
電流制御精度：≤1%

使用環境
動作温度：-30 °C〜65 °C
湿度：相対湿度 ≤95%（結露なし）
高度：≤2000 m（2000 m以上は出力低下）

製品特長

• 冷却方式：ファン（強制空冷）
• 待機消費電力：<10 W
• 通信：CANバス（代表的なボーレート125 kbps、CANレベル5 V）
• アドレス設定/表示：デジタル画面とボタン操作
• 寸法（D×W×H）：460 mm × 218 mm × 84 mm
• 重量：≤11 kg
• MTBF：500,000 時間
• 必要に応じて封止（ポッティング）対応可

生産と試験
自動SMTラインで製造され、最終組立て、デバッグ、エージング検証を実施します。供給元はEMCおよび過渡応答耐性試験設備、電力試験設備を保有し、業界基準に基づくモジュール検証を行います。

よくある質問（製品関連）

• 通信プロトコル：CAN（代表的なボーレート125 kbps、CANレベル5 V）
• 封止：必要に応じてポッティング/エンキャプスレーションでの供給が可能です
• 設置方向：水平、垂直、逆さまのいずれでも設置可能。非標準の取付や前面パネルの変更が必要な場合は、カスタマイズについて供給元にご相談ください。
• 保証：出荷物受領から12か月の標準保証。

技術仕様

• モデル：TH20GT7550C7-WT
• ブランド：Tonhe
• HSコード：850440
• AC電圧範囲：323 VAC – 456 VAC
• AC周波数：50/60 Hz
• 過電圧保護：>456 VAC
• 低電圧保護：<323 VAC
• AC→DC効率：≥95%
• DC定格出力：20 kW
• DC電圧範囲：200–750 VDC
• DC電流範囲：1–40 A
• DC定電力範囲：500–750 VDC
• DC→AC効率：≥95%
• 電圧調整精度：≤±0.5%
• THD：≤5%
• 電流調整精度：≤1%
• 動作温度：-30 °C〜65 °C
• 相対湿度：≤95%（結露なし）
• 高度：≤2000 m（2000 m超は出力低下）
• 冷却：ファン冷却
• 待機電力：<10 W
• 通信：CANバス
• 表示/設定：デジタル画面とボタン
• 寸法（D×W×H）：460 mm × 218 mm × 84 mm
• 重量：≤11 kg
• MTBF：500,000 時間
