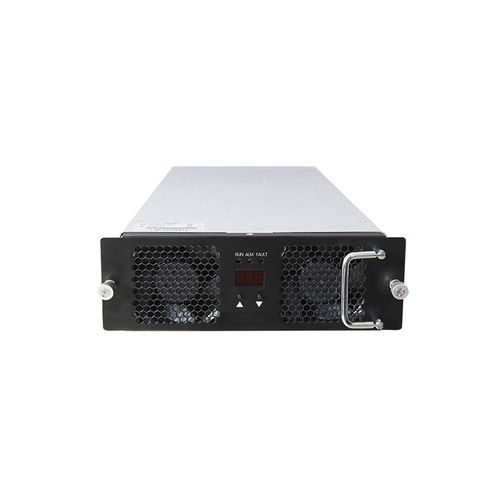

EV昇圧器モジュール TH15DD7560C7-WT

DC

製品概要
TH15DD7560C7-WT は Tonhe 製の双方向 DC-DC 充放電モジュールで、DC バスを用いる高出力の EV 充電ステーションや PCS を備えたマイクログリッド蓄電システム向けに設計されています。本モジュールは Dual Active Full Bridge (DAB) 拡張トポロジーを採用し、双方向のエネルギーフロー、入出力間の高周波絶縁、広い電圧レンジ、高い電力密度を実現します。

製品紹介
TH15DD7560C7-WT は双方向の充放電をサポートし、入出力間に高周波絶縁を有します。EV 充電キャビネットやマイクログリッド蓄電ラックへの組込みを想定しており、設置スペース、絶縁、双方向制御が求められる用途に適します。ファン冷却とアドレス/設定用のデジタルインターフェースを備えます。

主な特長

• トポロジー：Dual Active Full Bridge (DAB) 拡張構成
• 双方向エネルギーフロー：順方向（高→低）および逆方向（低→高）の電力伝送に対応
• 入出力間の高周波電気絶縁
• ファン冷却を採用した高い電力密度
• アドレス/設定用のデジタル表示および押しボタン操作
• 通信：CAN プロトコル（モジュールの既定ボーレート 125 kbps）

追加情報
製造および品質管理は、自動 SMT ライン、はんだペースト印刷と検査、波形はんだ付け、保護コーティングライン、エージング試験ラインなどを含む総合的な品質保証工程で行われます。認証には ISO9001、IATF16949 を含み、モジュールおよび充電器は CE、TUV 等の認証を取得しています。標準保証：出荷受領から 12 か月。

仕様 / 技術データ

• Model No.: TH15DD7560C7-WT
• Brand: Tonhe
• Internal Code / Reference: 850440
• 母線側 — 電圧範囲: 600VDC～800VDC
• 母線側 — 電流範囲: 0～25A
• 母線側 — 定格電流: 20A
• 母線側 — 安定化電圧精度: <±0.5% (600VDC–800VDC)
• 母線側 — 安定化電流精度: ≤±1% (出力負荷: 定格範囲の20%–100%)
• 母線側 — 負荷変動率: ≤±0.5%
• 母線側 — 起動オーバーシュート: ≤±3%
• DC 側 — 電圧範囲: 200VDC～750VDC
• DC 側 — 電流範囲: 1～25A
• DC 側 — 定格電流: 20A
• DC 側 — 安定化電圧精度: <±0.5% (200VDC–750VDC)
• DC 側 — 安定化電流精度: ≤±1% (出力負荷: 定格範囲の20%–100%)
• DC 側 — 負荷変動率: ≤±0.5%
• DC 側 — 起動オーバーシュート: ≤±3%
• 効率: ≥95.5% @750VDC、負荷電流 50%–90%（順方向・逆方向とも）
• 動作温度: -30℃ ～ +65℃
• 相対湿度: ≤95%（結露なし）
• 高度: ≤2000 m（2000 m 超での出力制限あり）
• 冷却方式: ファン冷却
• 通信プロトコル: CAN（モジュールの CAN ボーレート 125 kbps）
• アドレス設定 / UI: デジタル表示、ボタン操作
• 寸法 (D×W×H): 458 mm × 218 mm × 85 mm
• 重量: ≤13 kg
• MTBF: 500,000 時間
