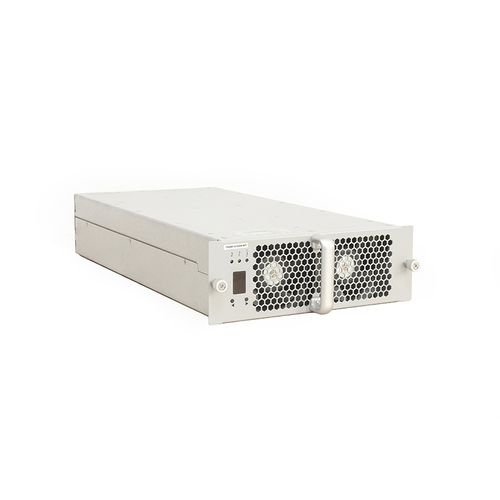

炭化ケイ素出力モジュール TH20F10025C7E-WT

ACDC

製品紹介
TH20F10025C7E-WTは、電気自動車（EV）充電ステーション向けに設計されたAC/DC充電モジュールです。定格出力20 kWを提供し、広い定電力範囲と非常に広い出力電圧範囲を持ち、AC側は三相四線入力274Vac–487Vacに対応します。インテリジェントなファン冷却を採用し、CAN通信でホストによるパラメータ設定と動作制御が可能です。

製品の利点

• 広い定電力範囲：300–1000 VDC
• 超低スタンバイ消費電力：<10 W
• 低全高調波歪み（THD）：≤5%
• 広い動作温度範囲：-40℃〜+75℃
• 高変換効率：ピーク効率 ≥96%

主要パラメータ
AC入力 - 入力電圧：定格380Vac、三相（中性線なし）、動作範囲274–487Vac
AC入力 - 入力周波数：50±5Hz
AC入力 - 力率：≥0.99
AC入力 - 過電圧保護：490±10Vac
AC入力 - 欠相/低電圧保護：270±10Vac

DC出力 - 定格出力：20 kW
DC出力 - 出力電圧範囲：50–1000 Vdc
DC出力 - 出力電流範囲：0.5–67 A
DC出力 - 定電力範囲：出力電圧300–1000 Vdcで定常的に20 kWを出力
DC出力 - ピーク効率：≥96%
DC出力 - ソフトスタート時間：3–8 s
DC出力 - 短絡保護：自己ロールバック保護
DC出力 - 電圧調整精度：≤±0.5%
DC出力 - THD：≤5%
DC出力 - 電流調整精度：≤±1%
DC出力 - 電流共有不均衡：≤±5%

製品特長

• 冷却方式：ファン冷却
• スタンバイ消費電力：<10 W
• 通信プロトコル：CAN
• アドレス設定：デジタル表示、キー操作
• モジュール寸法：460 × 218 × 84 mm（L × W × H）
• 重量：≤13 kg
• MTBF：500,000 時間

生産拠点
TonHe TechnologyはISO9001およびIATF16949の認証を取得しています。生産設備は全自動SMTライン、はんだペースト印刷・検査の自動化、スルー波はんだ組立、全自動コーティングライン、エージング検査ラインを備え、大量生産と自動車品質プロセスに対応します。

試験センター
3m準無響EMC室や放射エミッション・イミュニティ試験、電源/充放電試験用の各種試験機器を備えています。Chroma電子負荷・AC電源、高性能電力アナライザ、環境試験 chamber、過渡イミュニティ試験システム等が利用可能です。

包装・出荷
包装は製品資料に従います。小口は宅配便で、大口は海上または航空（コンテナ）での出荷に対応します。

FAQ（製品関連）

• 通信プロトコル：CAN、CANボーレート125 kbps、CAN電圧レベル5 V。
• ポッティング：全シリーズがポッティング/樹脂充填に対応。
• 設置方法：水平、側置き、逆さ設置が可能。逆さ設置はハンドルなしのフロントパネルが必要な場合があります。
• 納期：サンプルは在庫があることが多い。量産は数量やカスタム内容により納期が変動。
• カスタム対応：OEM/ODM対応可（銘板、ロゴ、型番、色、形状のカスタム対応）。
• 保証：標準は受領日より12か月保証。
• アフターサービス：契約・条件に応じてオンラインおよびオンサイトで対応。
• 認証：ISO9001、IATF16949、CE/TÜV等を参照。

仕様 / 技術仕様

• 型番：TH20F10025C7E-WT
• ブランド：TonHe
• AC入力電圧：274–487Vac（定格380Vac 三相）
• AC入力周波数：50±5Hz
• 入力力率：≥0.99
• DC定格出力：20 kW
• 出力電圧範囲：50–1000 Vdc
• 出力電流範囲：0.5–67 A
• 定電力範囲：300–1000 Vdcで20 kW定常出力
• ピーク効率：≥96%
• 待機電力：<10 W
• THD：≤5%
• 電圧制御精度：≤±0.5%
• 電流制御精度：≤±1%
• 電流共有不均衡：≤±5%
• 冷却：ファン冷却
• 通信：CAN
• 寸法（L×W×H）：460 × 218 × 84 mm
• 重量：≤13 kg
• 動作温度：-40℃〜+75℃
• 相対湿度：≤95%（結露なし）
• 高度：≤2000 m（2000 m以上は出力制限）
• MTBF：500,000 時間
