デジタル出力モジュール TH20F10025C7E-WT

ACDC

製品概要

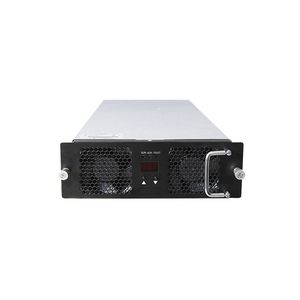

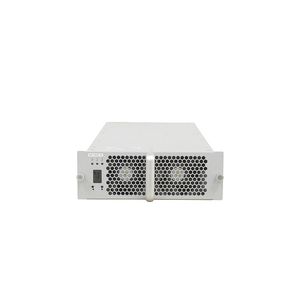

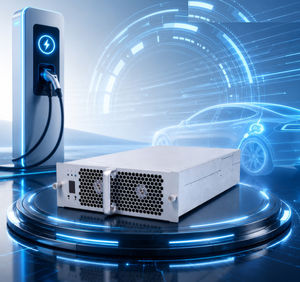

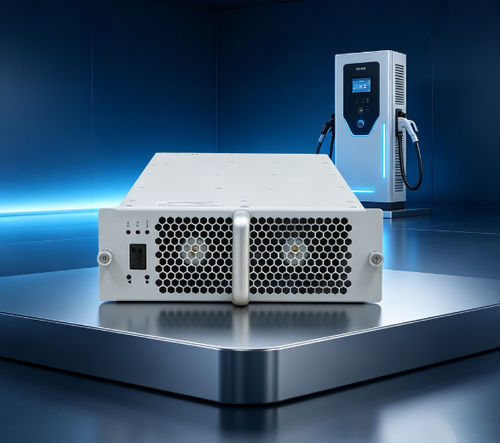

TH20F10025C7E-WT は、EV充電ステーション向けに設計された AC/DC 充電モジュールです。公称出力は 20 kW、定電力動作範囲が広く（300–1000 VDC）、三相入力 274 Vac～487 Vac に対応します。インテリジェントな空冷方式を採用し、CAN バス経由でメインコントローラと通信して充電パラメータや動作状態を制御します。

製品の利点

• 広い定電力レンジ：300–1000 VDC
• 非常に低い待機電力：<10 W
• 低全高調波歪み（THD）：≤5%
• 広い動作温度範囲：-40℃～+75℃
• 高ピーク変換効率：≥96%

性能パラメータ
AC 入力：
- 定格電圧：380 Vac、三相（中性線なし）; 動作範囲 274–487 Vac
- 周波数：50 ±5 Hz
- 入力力率：≥0.99
- 入力過電圧保護：490 ±10 Vac
- 入力低電圧保護：270 ±10 Vac

DC 出力：
- 公称出力：20 kW
- 出力電圧範囲：50–1000 VDC
- 出力電流範囲：0.5–67 A
- 定電力範囲：出力電圧が 300–1000 VDC のとき 20 kW を維持
- ピーク効率：≥96%
- ソフトスタート時間：3–8 秒
- 短絡保護：自動リセット/自己復旧
- 電圧制御精度：≤±0.5%
- THD：≤5%
- 電流制御精度：≤±1%
- 電流分配不均衡：≤±5%

動作環境
- 動作温度：-40℃～+75℃
- 相対湿度：≤95%（結露しないこと）
- 高度：≤2000 m（2000 m 超で出力低下）

製品仕様
- 冷却方式：ファン冷却（インテリジェント制御）
- 待機電力：<10 W
- 通信プロトコル：CAN（標準ボーレート 125 kbps、電圧レベル 5 V）
- アドレス/設定：デジタル表示およびキー操作
- モジュール寸法：460 × 218 × 84 mm（L × W × H）
- 重量：≤13 kg
- MTBF：500,000 時間

追加の技術ノート
- 出力特性：300–1000 VDC 範囲で 20 kW を維持
- 出力電流 0.5–67 A は多様な車両要件に対応
- 保護機能：ソフトスタート（3–8 秒）、高精度電圧/電流制御、短絡時の自動復旧

製造および試験体制
TonHe Technology は ISO9001 および IATF16949 を取得。自動 SMT ライン、はんだペースト印刷・検査、波はんだ、保護塗布、エイジング/試験ライン等を備え、年産 500,000 台超の充電モジュールを 50 以上の工程で生産しています。

試験センター
CNAS 認定の EMC ラボ（半無響 3 m チャンバー）、Chroma 負荷、交流電源、Yokogawa WT1800 電力アナライザ、環境試験室（温湿度）、AXOS8 トランジェント耐性試験装置などの設備を保有しています。

FAQ / 実務上の詳細

• 通信：CAN、標準ボーレート 125 kbps、CAN レベル 5 V。
• 樹脂封止：シリーズは封止（potting）に対応します。
• 取り付け：水平、側置き、あるいは上下逆さま取り付けが可能。逆さ取り付けは把手無しのフロントパネル等のカスタムが必要な場合があります。
• カスタマイズ：OEM/ODM 対応可。銘板への社名・ロゴ・型番刻印、外観色や形状のカスタムが可能。
• 保証：出荷物受領後標準 12 ヶ月保証。

技術仕様

• 型番：TH20F10025C7E-WT
• ブランド：TonHe
• 公称出力：20 kW
• 出力電圧範囲：50–1000 VDC（定電力 300–1000 VDC）
• 出力電流範囲：0.5–67 A
• ピーク効率：≥96%
• 待機電力：<10 W
• THD：≤5%
• 動作温度：-40℃～+75℃
• 冷却：ファン冷却
• 通信：CAN
• 寸法（L×W×H）：460 × 218 × 84 mm
• 重量：≤13 kg
• MTBF：500,000 時間
