炭化ケイ素出力モジュール TH20T10025C7E-WT

ACDC

製品紹介

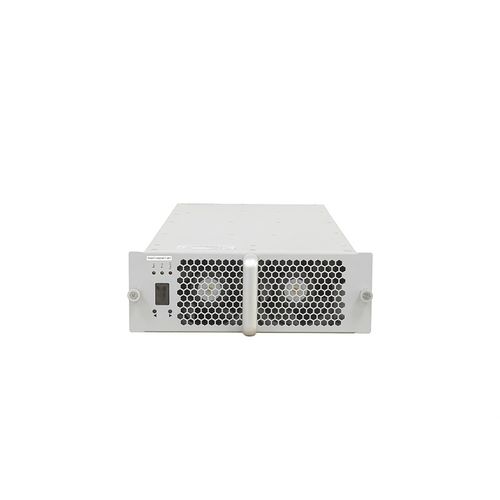

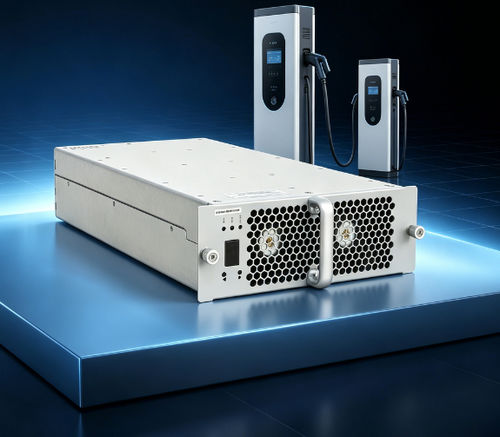

TH20T10025C7E-WTはTonhe Technologyがモバイルバッテリーキャビネット向けに開発した充電パワーモジュールです。交流(AC)および直流(DC)のデュアル入力モードに対応し、電力網からの充電とバッテリーから車両への充電を組み合わせることができます。State Gridの三統一モジュール寸法要件に適合します。

技術データ
型番: TH20T10025C7E-WT

AC入力
定格電圧: 380 VAC、三相（中性線なし）。動作範囲: 274–487 VAC
入力周波数: 50/60 ±5 Hz
入力力率: ≥0.99
入力過電圧保護: 490 ±10 VAC
入力低電圧保護: 270 ±10 VAC

DC出力
定格出力: 20 kW
出力電圧範囲: 50–1000 VDC
出力電流範囲: 0.5–67 A
定電力範囲: 300–1000 VDC のとき定格20 kW出力

出力特性
ピーク効率: ≥96%
ソフトスタート時間: 3–8 秒
短絡保護: 自己復帰保護
電圧調整精度: ≤±0.5%
全高調波歪み(THD): ≤5%
電流調整精度: ≤±1%
電流共有不均衡: ≤±5%

動作環境
動作温度: -40℃〜+75℃
相対湿度: ≤95%（結露なし）
高度: ≤2000 m（2000 mを超えると出力低下）

製品特長
冷却方式: ファン冷却
待機消費電力: <10 W
通信プロトコル: CAN
アドレス設定: デジタル表示とキー操作
モジュール寸法（ハンドルなし）: 460 × 218 × 84 mm (L × W × H)
重量: ≤13 kg
MTBF: 500,000 時間

生産・試験センター
Tonhe TechnologyはISO 9001およびIATF 16949の認証を取得しています。製造ラインには2つの全自動SMTライン、自動はんだペースト印刷・検査装置、波はんだ実装ライン、自動防護塗装ライン、エージング試験ラインなどの高度な生産設備があり、年間生産量は50万台を超え、50以上の工程を含みます。

仕様

• 型式: TH20T10025C7E-WT
• ブランド: Tonhe
• 税関コード: 8504409999
• AC入力電圧: 380 VAC 定格（動作 274–487 VAC）
• AC入力周波数: 50/60 ±5 Hz
• 定格DC出力: 20 kW
• DC出力電圧: 50–1000 VDC
• DC出力電流: 0.5–67 A
• ピーク効率: ≥96%
• ソフトスタート: 3–8 秒
• 電圧調整精度: ≤±0.5%
• 動作温度: -40℃〜+75℃
• 湿度: ≤95%（結露なし）
• 寸法: 460 × 218 × 84 mm (L × W × H)
• 重量: ≤13 kg
• MTBF: 500,000 時間
