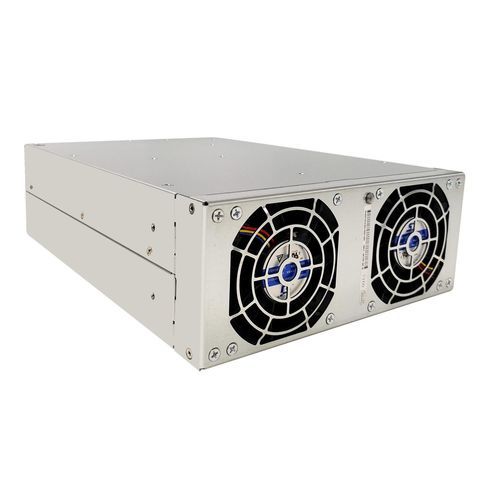

BiDi ACDC出力モジュール TPS-BM159000UHIT

製品詳細
TPS-BM159000UHITは、高性能な双方向電力モジュールで、三相AC-DC双方向モジュールとして設計されています。先進的な三相無中性線技術を採用し、電力システムにおける中性線電流の問題を解消します。成熟したソフトスイッチング技術を備え、信頼性が高く効率的な双方向エネルギー変換を実現し、セル形成試験装置、電力双方向試験装置、エネルギーリサイクル可能な電力老化装置などの用途に適しています。

高効率電力モジュール（92%/91.5%）として、ACからDC方向で92%@480VAC、DCからAC方向で91.5%@480VACのピーク効率を達成し、エネルギー消費を大幅に削減します。高い力率（PF >0.99@480VACフルロード）と低い入力電流の総高調波歪み（THDi <5%@480VACフルロード）を特徴とし、優れたグリッド互換性を保証します。

この9000W/7200W双方向電力モジュールは、ACからDC方向で9000Wの定格出力容量を、DCからAC方向で7200Wの定格入力容量を提供します。480VAC入力電力モジュールとして動作し、AC入力電圧範囲は384~528VAC、周波数範囲は50/60±5Hzです。15.5VDC出力電力モジュールとして、15.5VDCのDC出力を提供し、定格電流は580A（ACからDC）、480A（DCからAC）で、AC入力電流は<15Aです。

主な特徴

• 双方向エネルギー変換: 三相AC-DC双方向モジュールとして機能し、ACとDC間のシームレスな隔離とエネルギーフローをサポートし、試験装置の迅速な応答要件を満たします。
• 先進技術: 信頼性と効率を向上させるためにソフトスイッチング技術を統合し、高いPF（>0.99）と低いTHDi（<5%）を達成し、最適なグリッド性能を実現します。
• 高効率: 92%のピーク効率（ACからDC@480VAC）と91.5%のピーク効率（DCからAC@480VAC）を誇り、エネルギー損失を最小限に抑えます。
• 堅牢な適応性: -10°C~45°Cでフルロードで動作し、45°C~60°Cで90%にデレーティングされます。不安定なグリッドや過酷な環境に適応し、完璧な故障保護を備えています。
• 冷却と通信: 効率的な運用と監視のために、強制空冷とインテリジェント制御、CAN通信を備えています。
• コンパクトデザイン: 218mm x 86mm x 300mmのサイズで、重量は6.5kgで、スペースが限られた設置に最適です。
• 認証とコンプライアンス: UL、CE、TUV認証を取得可能で、EN55032基準を満たしています。
• 拡張性: モジュラーデザインは、最大4ユニットを並列接続して柔軟なシステムスケーリングをサポートします。

仕様
パラメータ | 値
エアフロー | 前から後ろへ
寸法 (L*W*H)(mm) | 218*86*300
効率 | 91.5%(DCからAC)、92%(ACからDC)
入力電流 | ≤15A(ACからDC)、480A(DCからAC)
入力電力 | 7200W(DCからAC)
入力電圧 | 15Vdc、384-528Vac
出力電流 | 580A(ACからDC)
出力電力 | 9000W(ACからDC)
出力電圧 | 15.5Vdc、384-528Vac
出力電圧精度 | 1%(ACからDC)
定格入力電圧 | 480Vac
重量 | ≤6.5kg

特性 / 技術仕様

• 双方向電力モジュール
• 三相AC-DC、無中性線電流
• 効率: 92% (ACからDC)、91.5% (DCからAC)
• 力率: >0.99
• THDi: <5%
• 出力: 9000W/7200W
• 出力電圧: 15.5VDC
• 入力電流: <15A
• 強制空冷
• CAN通信
• 認証: UL、CE、TUV、EN55032準拠
• 寸法: 218mm x 86mm x 300mm
• 重量: ≤6.5kg
