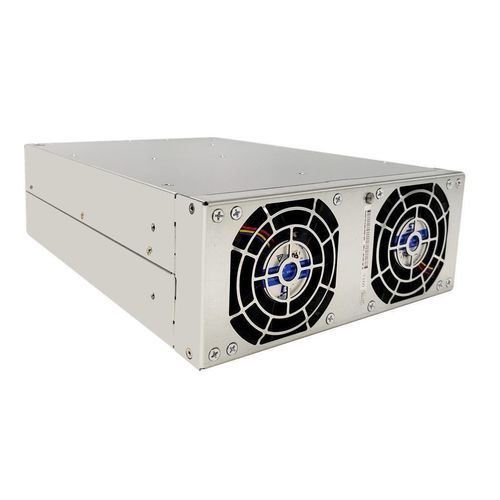

BiDi ACDC出力モジュール TPS-BM158000THIRF

お気に入りに追加する

商品比較に追加する

TPS Elektronik GmbHのサイトについての詳しい情報

特徴

タイプ

BiDi ACDC

出力

6,400 W

電圧

最大: 456 V

最少: 15 V

詳細

製品詳細
TPS-BM158000THIRFは、高性能のパワーモジュールであり、TPS-BM158000THIF双方向パワーモジュールと組み合わせて、三相AC-DC双方向モジュールとして設計されています。先進的な三相無中性線技術を採用し、電力システムにおける中性線電流の問題を解消します。成熟したソフトスイッチング技術を備え、信頼性が高く効率的な双方向エネルギー変換を実現し、セル形成試験装置、電力双方向試験装置、エネルギーリサイクル可能な電力老化装置などの用途に適しています。

92%/91.5%の高効率パワーモジュールとして、ACからDC方向で92%@380VAC、DCからAC方向で91.5%@380VACのピーク効率を達成し、エネルギー消費を大幅に削減します。高い力率（PF >0.99、PF=0.99@380VACフルロード）と低い入力電流の総高調波歪み（THDi<5%、THDi<5%@380VACフルロード）を特徴とし、優れたグリッド互換性を確保します。

この8000W/6400W双方向パワーモジュールは、ACからDC方向で8000Wの定格出力容量を、DCからAC方向で6400Wの定格入力容量を提供します。380/400/415VAC入力モジュールとして動作し、AC入力電圧範囲は343~456VAC（フルロード）および304~343VAC（80%にデレーティング）、周波数範囲は50/60±5Hzです。15VDC出力パワーモジュールとして、533.3A（ACからDC）および427A（DCからAC）の定格電流で15VDC DC出力を提供し、AC入力電流は<16Aです。

主な特徴

双方向エネルギーフロー: 三相AC-DC双方向モジュールとして機能し、シームレスな絶縁とエネルギー変換をサポートし、グリッド接続システムでの安定した性能を保証します。
先進技術: 信頼性と効率を向上させるためにソフトスイッチング技術を統合し、高いPF（>0.99）と低いTHDi（<5%）を達成し、最適なグリッド性能を実現します。
高効率: 92%のピーク効率（ACからDC@380VAC）と91.5%のピーク効率（DCからAC@380VAC）を誇り、エネルギー損失と運用コストを最小限に抑えます。
堅牢な適応性: -10°C~45°Cでフルロードで動作し、45°C~60°Cで90%にデレーティングします。不安定なグリッドや過酷な環境に適応し、完璧な故障保護機能を備えています。
冷却と通信: 強制空冷とインテリジェント制御（前面吸気/背面排気およびRタイプ背面吸気/前面排気のエアフローオプション）を備え、効率的な運用と監視を実現するCAN通信を備えています。
コンパクトデザイン: 176mm x 86mm x 285mmのサイズで、重量は≤5kgであり、スペースが限られた産業用インストールに最適です。
認証とコンプライアンス: UL、CE、TUV認証を取得し、EN55032基準を満たし、グローバルな互換性を保証します。
拡張性: モジュラー設計により、最大4ユニットを並列接続してインテリジェントな拡張をサポートし、スケーラブルなシステム構成に適しています。
