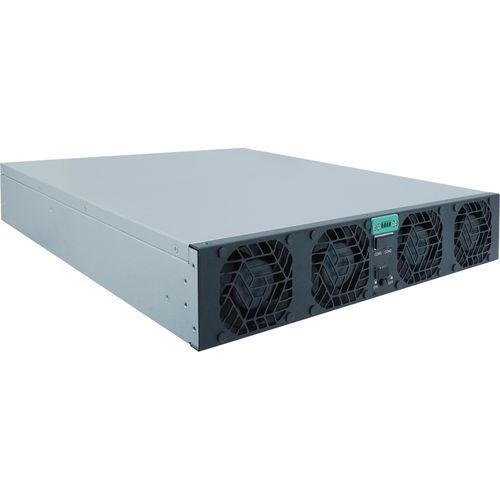

BiDi ACDC出力モジュール TPS-BM75053KTIF-S

製品詳細
TPS-BM75053KTIF-S双方向電力モジュールは、多用途のエネルギー変換のために設計された高性能の三相ソリューションであり、三相AC-DC双方向モジュールとして機能します。主な利点は、中性線電流なしで動作することであり、三相システムでの効率的で安全な性能を保証する中性線電流なしの電力モジュールです。高度なソフトスイッチング技術を採用しており、信頼性を高め、エネルギー損失を減少させるソフトスイッチング技術電力モジュールとして分類されます。このモジュールは、異なる動作モードで96%および95%の印象的な効率を提供し、96%/95%高効率電力モジュールとして認定されています。高い力率（PF >0.99）と低い総高調波歪み（THDi <5%）を維持し、安定したクリーンな電力出力を保証する高PF >0.99電力モジュールおよび低THDi <5%電力モジュールです。53,000Wの定格出力を持ち、高出力アプリケーションの要求を満たす53,000W双方向電力モジュールとして機能します。380/400/415VAC入力（380/400/415VAC入力モジュール）と94Aの入力電流（94A入力電流モジュール）、750VDC出力（750VDC出力電力モジュール）と70.7Aの出力電流（70.7A出力電流モジュール）を備え、さまざまな電力システムとの互換性を確保します。特殊なシナリオに最適で、バッテリーパックのエイジングプロセス用のバッテリーパックエイジング電力モジュールおよびエネルギーリサイクル可能な電力エイジングアプリケーション用のエネルギーリサイクル可能な電力エイジングモジュールとして機能します。モジュラーデザインを備えたモジュラーデザイン電力モジュールであり、拡張とメンテナンスが容易です。強制空冷システムを備えた強制空冷電力モジュールであり、重負荷下でも最適な動作温度を維持します。CANおよびRS485通信機能を統合したCAN/RS485通信モジュールであり、シームレスなデータ伝送と制御を可能にします。435mm×86mm×600mmのコンパクトなデザインで、重量は≤23kgであり、便利な設置が可能な≤23kg双方向電力モジュールです。IEC62477-1およびEN55032規格に準拠しており（IEC62477-1 EN55032準拠モジュール）、UL、CE、TUV認証を取得しており（UL CE TUV認定電力モジュール）、国際規制および安全基準に準拠しています。

主な特徴

• 双方向および三相設計: TPS-BM75053KTIF-S双方向電力モジュールは、三相システムでの多用途のエネルギー変換を可能にする三相AC-DC双方向モジュールとして機能します。
• 中性線電流なし: 中性線電流なしの電力モジュールとして、三相設定での安全性と効率を向上させます。
• 高度な技術: 信頼性を向上させ、エネルギー損失を減少させるソフトスイッチング技術（ソフトスイッチング技術電力モジュール）を採用しています。
• 高効率: 異なる動作モードでの優れた性能を持つ96%/95%高効率電力モジュールであり、エネルギーの無駄を最小限に抑えます。
• 優れた電気性能: 高PF >0.99（高PF >0.99電力モジュール）と低THDi <5%（低THDi <5%電力モジュール）を特徴とし、安定したクリーンな電力品質を提供します。
• 高出力容量: 高出力アプリケーションの要求を満たす53,000W双方向電力モジュールとして機能します。
• 安定した入力と出力: 380/400/415VAC入力（380/400/415VAC入力モジュール）と94Aの入力電流（94A入力電流モジュール）、750VDC出力（750VDC出力電力モジュール）と70.7Aの出力電流（70.7A出力電流モジュール）を備え、広範な互換性を提供します。
• 特殊なアプリケーション: バッテリーパックのエイジング用のバッテリーパックエイジング電力モジュールおよびエネルギーリサイクル可能な電力エイジングモジュールとして理想的です。
• モジュラーデザイン: 拡張とメンテナンスが容易なモジュラーデザイン電力モジュールです。
• 信頼性の高い冷却: 変動する負荷下で安定した動作を維持するために強制空冷（強制空冷電力モジュール）を備えています。
• 柔軟な通信: CAN/RS485通信（CAN/RS485通信モジュール）を統合し、監視と制御の統合を容易にします。
• コンパクトで扱いやすい重量: 435mm×86mm×600mm（435mm86mm600mm電力モジュール）で、重量は≤23kg（≤23kg双方向電力モジュール）であり、便利な設置が可能です。
• 準拠と認証: IEC62477-1 EN55032準拠モジュールであり、UL CE TUV認証（UL CE TUV認定電力モジュール）を取得しており、国際基準に準拠しています。

仕様
パラメータ | 値
エアフロー | 前から後ろへ
寸法 (L*W*H)(mm) | 435*86*600
効率 | 95%(DCからAC)、96%(ACからDC)
入力電流 | ≤94A(ACからDC)、70.7A(DCからAC)
入力電力 | 53000W(DCからAC)
入力電圧 | 342-460VAC、750VDC
出力電流 | 70.7A(ACからDC)
出力電力 | 53000W(ACからDC)
出力電圧 | 750VDC、342-460VAC
出力電圧精度 | ±1%(ACからDC)
定格入力電圧 | 380Vac、400Vac、415Vac
重量 | ≤23kg

特性 / 技術仕様

• 双方向、三相AC-DCモジュール
• 出力: 53,000W
• 入力電圧: 380/400/415VAC (94A)
• 出力電圧: 750VDC (70.7A)
• 効率: 96% (ACからDC)、95% (DCからAC)
• 力率: >0.99
• 総高調波歪み (THDi): <5%
• モジュラーデザイン、強制空冷
• CAN/RS485通信
• 寸法: 435mm x 86mm x 600mm
• 重量: ≤23kg
• 準拠: IEC62477-1、EN55032
• 認証: UL、CE、TUV
