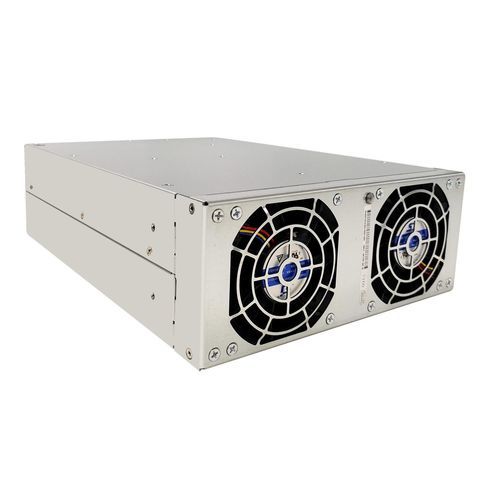

BiDi ACDC出力モジュール TPS-BM157200THIRT

製品詳細
TPS-BM157200THIRT双方向電力モジュールは、7200Wの高性能三相AC-DCモジュールであり、TPS-BM157200THIT/TPS-BM157200THIRTシリーズの一部であり、三相システムでのシームレスな双方向エネルギー変換のために設計されています。三相無中性線電力モジュールとして、中性線電流の問題を排除し、電力システムの中性線電流の問題を完全に解決し、三相設定での安定した動作を保証します。三相AC-DC双方向絶縁モジュールとして機能し、グリッド接続システムでの信頼性のあるインバータ動作をサポートし、AC-DC方向で7200Wの定格出力、DC-AC方向で5760Wの出力を提供します。380/400/415VAC入力で動作し、343~456VAC（フルロード）内で動作し、安定した15VDC出力を提供し、定格電流は480Aです。AC-DCで91.5％、DC-ACで90.5％のピーク効率を誇り、高い電力品質を維持し、高い力率（PF>0.99）と低い総高調波歪み（THDi <5％）をフルロードで実現します。シームレスな電圧双方向スイッチモジュール技術を備え、テスト機器の迅速な応答要件を満たします。強制空冷（Rタイプ：後部吸気、前部排気、前部ファンと後部端子付き）を備え、45°Cでのデレーティングなしで過酷な環境に適応し、EN55032に準拠しています。モジュール式双方向電力モジュール設計により、最大4ユニットのインテリジェントな拡張と自動並列動作をサポートします。UL/CE/TUV認証を取得可能で、セル形成テスト電力モジュール、電力双方向テストモジュール、エネルギーリサイクル可能電力モジュールアプリケーションに理想的です。

主な特徴

• 三相無中性線設計：中性線電流を排除し、電力システムの中性線問題を解決し、安定した動作を実現します。
• 高性能メトリクス：7200W AC-DC/5760W DC-AC、91.5％/90.5％の効率、15VDC/480Aの出力、PF>0.99、THDi <5％。
• シームレスなスイッチングと絶縁：シームレスな電圧スイッチングを備えたグリッド接続インバータ動作をサポートし、テスト機器の迅速な応答ニーズに対応します。
• モジュラー＆拡張可能：インテリジェントな拡張を通じて、最大4ユニットの並列動作による柔軟な電力スケーリングを実現します。
• 信頼性と準拠性：Rタイプの強制空冷、過酷な環境への適応性、EN55032準拠、UL/CE/TUV認証可能。

仕様
パラメータ | 値
エアフロー | 後部から前部へ
寸法 (L*W*H)(mm) | 176*86*285
効率 | 90.5％(DCからAC)、91.5％(ACからDC)
入力電流 | ≤14A(ACからDC)、384A(DCからAC)
入力電力 | 5760W(DCからAC)
入力電圧 | 15Vdc、343-456Vac
出力電流 | 480A(ACからDC)
出力電力 | 7200W(ACからDC)
出力電圧 | 15Vdc、343-456Vac
出力電圧精度 | 1％(ACからDC)
定格入力電圧 | 380Vac、400Vac、415Vac
重量 | ≤5kg

特徴 / 技術仕様

• 三相AC-DC変換用双方向電力モジュール
• 7200W出力（AC-DC）、5760W（DC-AC）
• 91.5％の効率（AC-DC）、90.5％（DC-AC）
• 入力電圧：343-456VAC（フルロード）、380/400/415VAC定格
• 出力：15VDC、480A
• 力率：>0.99
• 総高調波歪み（THDi）：<5％
• 強制空冷（Rタイプ：後部吸気、前部排気）
• 並列動作：最大4ユニット
• EN55032準拠、UL/CE/TUV認証可能
• 過酷な環境に適応可能（45°Cでのデレーティングなし）
• 寸法：176*86*285 mm
• 重量：≤5kg
