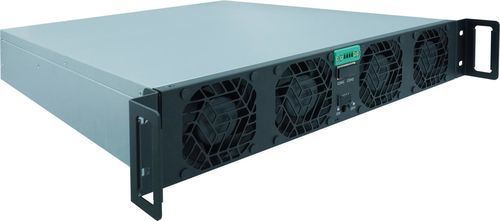

ACDC出力モジュール TPS-BM57050KTIF

概要
TPS-BM57050KTIFは、中性線電流のない三相双方向AC-DC電力モジュールで、高出力のエネルギー変換向けに設計されています。ソフトスイッチング技術を採用し、スイッチング損失を低減して信頼性を向上させます。最大50 kWを供給し、高効率（96% AC→DC、95% DC→AC）、高力率（PF >0.99）、低THDi（<5%）を実現。380/400/415 VAC定格入力、570 VDCバス出力、モジュラー設計、強制空冷を備え、CANおよびRS485通信で監視・制御統合が可能です。

主な特徴

• 中性線電流なしの三相双方向AC‑DC変換
• 損失低減と信頼性向上のためのソフトスイッチング
• 高効率：96%（AC→DC）、95%（DC→AC）
• 力率 >0.99、THDi <5%で安定した電源品質
• 定格出力：50,000 W
• 定格入力電圧：380/400/415 VAC、入力電流 ≤88 A（AC→DC）
• DCバス：570 VDC、出力電流 87.8 A（DC→AC）
• モジュラー設計で拡張・保守が容易
• 連続負荷に対応する強制空冷
• 通信インターフェース：CAN、RS485

用途

• Battery PACKの試験・検証
• パワーエレクトロニクス試験台向けの双方向電力試験（AC↔DC）
• エネルギーリサイクルおよび蓄電システムの加速寿命試験
• 高出力の研究・産業用試験アプリケーション

技術仕様

• Article Number: HPM1293
• Manufacturer Code: HPM010048
• Manufacturer: TPS
• 定格出力：50,000 W
• 効率：96%（AC→DC）、95%（DC→AC）
• 入力電圧範囲：342–460 VAC、定格：380/400/415 VAC
• 入力電流：≤88 A（AC→DC）
• DCバス電圧：570 VDC
• 出力電流：87.8 A（DC→AC）
• 出力電圧範囲：342–460 VAC（AC出力）
• 出力電圧精度：±1%（AC→DC）
• エアフロー：前面→背面
• 外形寸法（L×W×H）：435 × 86 × 600 mm
• 重量：≤23 kg

機械、通信 & 適合

• 冷却：強制空冷
• 通信：監視・制御用 CAN、RS485
• 設計：拡張と保守が容易なモジュラー構造
• 規格・認証：IEC62477-1、EN55032、UL、CE、TUV
