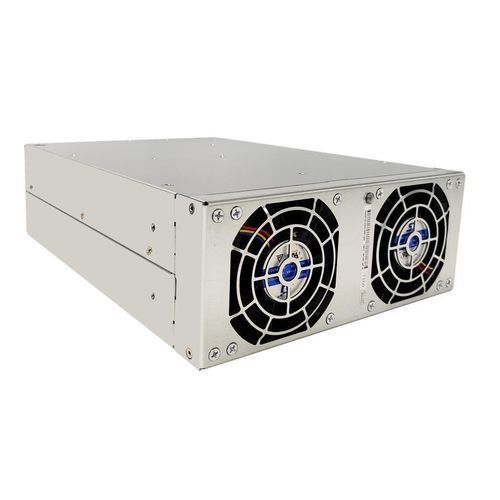

BiDi ACDC出力モジュール TPS-BM159000THIT

製品詳細
TPS-BM159000THITは、高性能な双方向電力モジュールで、TPS-BM159000THIRT電力モジュールと組み合わせて、三相AC-DC双方向モジュールとして設計されています。先進的な三相無中性線技術を採用し、電力システムにおける中性線電流の問題を解消します。成熟したソフトスイッチング技術を備え、信頼性が高く効率的な双方向エネルギー変換を実現し、セル形成試験装置、電力双方向試験装置、エネルギーリサイクル可能な電力老化装置などの用途に適しています。

92%/91.5%の高効率電力モジュールとして、ACからDC方向で92%、DCからAC方向で91.5%のピーク効率を達成し、エネルギー消費を大幅に削減します。高い力率（PF >0.99、PF=0.99@380VACフルロード）と低い入力電流の総高調波歪み（THDi <5%、THDi<5%@380VACフルロード）を特徴とし、優れたグリッド互換性を保証します。

この9000W/7200W双方向電力モジュールは、ACからDC方向で9000Wの定格出力容量を、DCからAC方向で7200Wの定格入力容量を提供します。380/400/415VAC入力モジュールとして動作し、AC入力電圧範囲は343~456VAC（フルロード）および304~343VAC（80%までのデレーティング）、周波数範囲は50/60±5Hzです。15VDC出力電力モジュールとして、600A（ACからDC）および480A（DCからAC）の定格電流で15VDC DC出力を提供し、AC入力電流は≤17Aです。

主な特徴

• 双方向エネルギー変換: 三相AC-DC双方向モジュールとして機能し、ACとDC間のシームレスな隔離とエネルギーフローをサポートし、グリッド接続システムでの信頼性の高いパフォーマンスを保証します。
• 先進技術: 信頼性と効率を高めるためにソフトスイッチング技術を統合し、高いPF（>0.99）と低いTHDi（<5%）を達成し、最適なグリッドパフォーマンスを実現します。
• 高効率: ACからDCで92%、DCからACで91.5%のピーク効率を誇り、エネルギー損失を最小限に抑え、運用コストを削減します。
• 堅牢な適応性: -10°C~45°Cでフルロードで動作し、45°C~55°Cで90%までデレーティングします。不安定なグリッドや過酷な環境に適応し、完璧な故障保護機能を備えています。
• 冷却と通信: 効率的な運用とリアルタイム監視のために、インテリジェント制御とCAN通信を備えた強制空冷を特徴とします。
• コンパクトデザイン: 218mm x 86mm x 300mmのサイズで、重量は6.5kgで、スペースが限られた産業用設置に最適です。
• 認証とコンプライアンス: UL、CE、TUV認証を取得し、EN55032基準を満たし、グローバルな互換性を保証します。
• 拡張性: モジュラーデザインは、インテリジェントな拡張をサポートし、自動並列運転が可能で、スケーラブルなシステム構成に適しています。

仕様
パラメータ | 値
エアフロー | 前から後ろ
寸法 (L*W*H)(mm) | 218*86*300
効率 | 91.5%(DCからAC)、92%(ACからDC)
入力電流 | ≤17A(ACからDC)、480A(DCからAC)
入力電力 | 7200W(DCからAC)
入力電圧 | 15Vdc、343-456Vac
出力電流 | 600A(ACからDC)
出力電力 | 9000W(ACからDC)
出力電圧 | 15Vdc、343-456Vac
出力電圧精度 | 1%(ACからDC)
定格入力電圧 | 380Vac、400Vac、415Vac
重量 | ≤6.5kg
