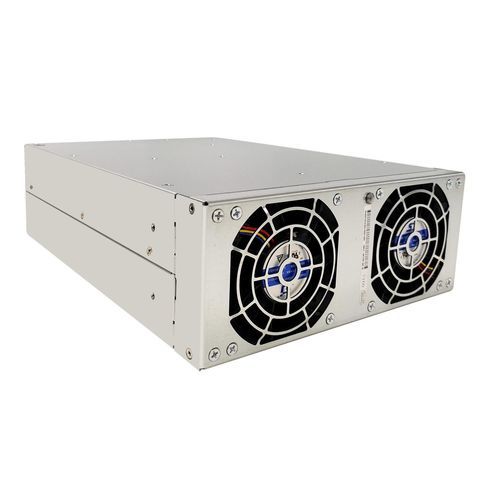

BiDi ACDC出力モジュール TPS-BM157200UHIRT

製品詳細
双方向電力モジュール TPS-BM157200UHIRT
TPS-BM157200UHIRT 双方向電力モジュールは、7200Wの高性能三相AC-DCモジュールで、TPS-BM157200UHIT/TPS-BM157200UHIRTシリーズの一部として、三相システムでのシームレスな双方向エネルギー変換のために設計されています。三相無中性線電力モジュールとして、中性線電流の問題を排除し、電力システムにおける中性線電流の問題を完全に解決し、安定した動作を保証します。三相AC-DC双方向絶縁モジュールとして機能し、グリッド接続システムでの信頼性の高いインバータ動作をサポートし（グリッド接続インバータ電力モジュール）、AC-DC方向で7200Wの定格出力、DC-AC方向で5760Wの出力を提供します。480VAC入力（480VAC入力電力モジュール）で動作し、384〜528VAC（フルロード）内で安定した15VDC出力（15VDC出力双方向モジュール）を提供し、定格電流は480A（480A DC出力電力モジュール）です。AC-DCで91.5%のピーク効率（91.5%高効率双方向モジュール）、DC-ACで90.5%の効率（90.5%効率DC-ACモジュール）を誇り、フルロードで高い力率（PF>0.99、高PF>0.99三相モジュール）と低い総高調波歪み（THDi <5%、低THDi <5%電力モジュール）で優れた電力品質を維持します。シームレス電圧双方向スイッチモジュール技術を備え、テスト機器の迅速な応答要件を満たします。強制空冷（Rタイプ：後部吸気、前部排気、前部ファン、後部端子付き）を特徴とし、45°Cでのデレーティングなしで過酷な環境に適応し（過酷な環境に適応可能な電力モジュール）、EN55032に準拠しています（EN55032準拠電力モジュール）。モジュラー双方向電力モジュール設計により、最大4ユニットのインテリジェントな拡張と自動並列動作をサポートします。UL/CE/TUV認証を取得可能で（UL/CE/TUV認証可能電力モジュール）、セル形成テスト電力モジュール、電力双方向テストモジュール、エネルギーリサイクル可能電力モジュールとして、三相LV AC-DC電力モジュールアプリケーションに最適です。

主な特徴

• 三相無中性線設計：中性線電流を排除し、電力システムの中性線問題を解決し、安定した動作を実現します。
• 高性能メトリクス：7200W AC-DC/5760W DC-AC、91.5%/90.5%効率、15VDC/480A出力、PF>0.99、THDi <5%。
• シームレスなスイッチングと絶縁：シームレスな電圧スイッチングでグリッド接続インバータ動作をサポートし、テスト機器の迅速な応答ニーズに対応します。
• モジュラー＆拡張可能：インテリジェントな拡張を通じて、最大4ユニットの並列動作による柔軟な電力スケーリングを実現します。
• 信頼性と準拠：Rタイプの強制空冷、過酷な環境への適応性、EN55032準拠、UL/CE/TUV認証可能。

仕様

空気の流れ	後部から前部へ
寸法 (L*W*H)(mm)	176*86*285
効率	90.5%(DCからAC)、91.5%(ACからDC)
入力電流	≤12A(ACからDC)、384A(DCからAC)
入力電力	5760W(DCからAC)
入力電圧	15Vdc、384-528Vac
出力電流	480A(ACからDC)
出力電力	7200W(ACからDC)
出力電圧	15Vdc、343-456Vac
出力電圧精度	1%(ACからDC)
定格入力電圧	480Vac
重量	≤8kg

特性 / 技術仕様

• 三相システム用双方向電力モジュール
• 7200W AC-DC出力、5760W DC-AC出力
• 91.5%効率 (AC-DC)、90.5%効率 (DC-AC)
• 入力電圧：480VAC (384~528VACフルロード)
• 出力：15VDC、480A
• 力率 >0.99、THDi <5%
• 強制空冷 (Rタイプ)
• 最大4ユニットの並列動作
• UL/CE/TUV認証可能
• EN55032準拠
• 過酷な環境に適応可能 (45°Cでのデレーティングなし)
• 寸法：176*86*285 mm
• 重量：≤8kg
