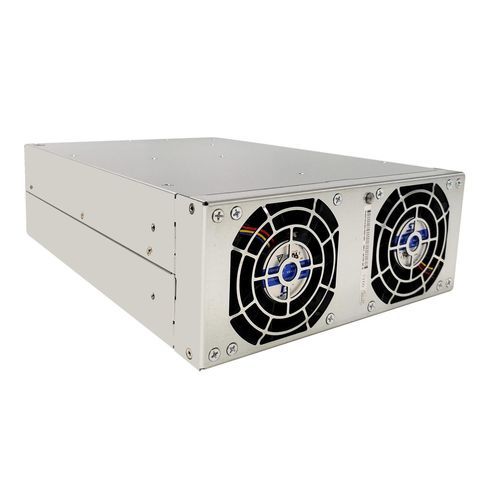

BiDi ACDC出力モジュール TPS-BM157200UHIT

製品詳細
TPS-BM157200UHIT双方向電力モジュールは、7200Wの高性能三相AC-DCモジュールであり、TPS-BM157200UHIT/TPS-BM157200UHIRTシリーズの一部であり、三相システムでのシームレスな双方向エネルギー変換のために設計されています。三相無中性線電力モジュールとして、電力システムの中性線電流の問題を完全に解決し、三相設定での安定した動作を保証します。成熟したソフトスイッチング技術を採用し、エネルギー変換プロセスの信頼性と効率を向上させます。三相AC-DC双方向絶縁モジュールとして機能し、グリッド接続システムでの信頼性のあるインバータ動作をサポートし、AC-DC方向で7200Wの定格出力、DC-AC方向で5760Wの出力を提供します。384〜528VAC（フルロード）の範囲内で480VAC入力で動作し、480Aの定格電流で安定した15VDC出力を提供します。AC-DCで91.5％、DC-ACで90.5％のピーク効率を誇り、フルロードで高い力率（PF>0.99）と低い総高調波歪み（THDi <5％）で優れた電力品質を維持します。シームレスな電圧双方向スイッチモジュール技術を備え、テスト機器の迅速な応答要件を満たします。強制空冷（デフォルト：前面吸気、背面排気）を特徴とし、45°Cでのデレーティングなしで過酷な環境に適応し、EN55032に準拠しています。モジュラー双方向電力モジュール設計により、最大4ユニットのインテリジェントな拡張と自動並列動作をサポートします。UL/CE/TUV認証を取得可能であり、三相LV AC-DC電力モジュールとしてセル形成テスト電力モジュール、電力双方向テストモジュール、エネルギーリサイクル可能電力モジュールアプリケーションに最適です。

主な特徴

• 三相無中性線設計：中性線電流を排除し、電力システムの中性線問題を解決して安定した動作を実現します。
• 高性能メトリクス：7200W AC-DC/5760W DC-AC、91.5％/90.5％の効率、15VDC/480Aの出力、PF>0.99、THDi <5％で優れた電力品質を提供します。
• シームレスなスイッチングと絶縁：シームレスな電圧スイッチングでグリッド接続インバータ動作をサポートし、テスト機器の迅速な応答ニーズに対応します。
• モジュラー＆拡張可能：インテリジェントな拡張による柔軟な電力スケーリングのために最大4ユニットを並列に接続可能です。
• 信頼性とコンプライアンス：強制空冷（前面吸気、背面排気）、過酷な環境への適応性、EN55032準拠、UL/CE/TUV認証可能です。

仕様
パラメータ | 値
エアフロー | 前面から背面
寸法（L*W*H）（mm） | 176*86*285
効率 | 90.5％（DCからAC）、91.5％（ACからDC）
入力電流 | ≤12A（ACからDC）、384A（DCからAC）
入力電力 | 5760W（DCからAC）
入力電圧 | 15Vdc、384-528Vac
出力電流 | 480A（ACからDC）
出力電力 | 7200W（ACからDC）
出力電圧 | 15Vdc、343-456Vac
出力電圧精度 | 1％（ACからDC）
定格入力電圧 | 480Vac
重量 | ≤8kg

特性 / 技術仕様

• 三相AC-DCおよびDC-AC変換用双方向電力モジュール
• 7200W出力（AC-DC）、5760W出力（DC-AC）
• 効率91.5％（AC-DC）、90.5％（DC-AC）
• 入力電圧：480VAC（384〜528VACフルロード）
• 出力：15VDC、480A
• 力率>0.99、THDi <5％
• 強制空冷（前面吸気、背面排気）
• 最大4ユニットの並列動作
• UL/CE/TUV認証可能、EN55032準拠
• 過酷な環境への適応性（45°Cでのデレーティングなし）
• 寸法：176*86*285 mm
• 重量：≤8kg
