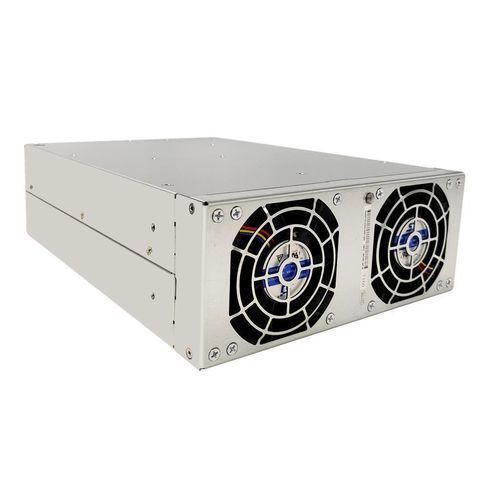

BiDi ACDC出力モジュール TPS-BM159000UHIRT

製品詳細
TPS-BM159000UHIRTは、高性能のパワーモジュールであり、TPS-BM159000UHIT双方向パワーモジュールと共に、三相AC-DC双方向モジュールファミリーに属します。先進的な三相無中性線技術を採用し、電力システムにおける中性線電流の問題を解消する無中性線電流パワーモジュールとして認定されています。成熟したソフトスイッチング技術を活用し、信頼性が高く効率的な双方向エネルギー変換を実現し、セル形成試験装置、電力双方向試験装置、エネルギーリサイクル可能な電力老化装置に最適です。

92%/91.5%の高効率パワーモジュールとして、ACからDC方向で92%のピーク効率@480VAC、DCからAC方向で91.5%のピーク効率@480VACを達成し、エネルギー消費を大幅に削減します。高い力率（PF >0.99 @480VACフルロード）と低い入力電流の全高調波歪み（THDi <5% @480VACフルロード）を特徴とし、優れたグリッド互換性を確保します。

この9000W/7200W双方向パワーモジュールは、9000Wの定格出力容量（ACからDC）と7200Wの定格入力容量（DCからAC）を提供します。AC入力範囲が384~528VAC、周波数が50/60±5Hzの480VAC入力パワーモジュールとして動作します。15.5VDC出力パワーモジュールとして、580A（ACからDC）および480A（DCからAC）の定格電流で15.5VDCのDC出力を提供し、AC入力電流は<15Aです。

主な特徴

• 双方向エネルギーフロー: 三相AC-DC双方向モジュールとして機能し、試験装置の迅速な応答ニーズを満たすためにシームレスな隔離とエネルギー変換をサポートします。
• 先進技術: 信頼性を高めるためにソフトスイッチング技術を統合し、高いPF（>0.99）と低いTHDi（<5%）を達成して最適なグリッド性能を実現します。
• 高効率: 92%（ACからDC@480VAC）および91.5%（DCからAC@480VAC）のピーク効率を誇り、エネルギー損失を最小限に抑えます。
• 堅牢な適応性: -10°C〜45°Cでフルロードで動作し（45°C〜60°Cで90%にデレーティング）、不安定なグリッドや過酷な環境に適応し、包括的な故障保護を提供します。
• 冷却と通信: 強制空冷とインテリジェント制御を備え、効率的な熱放散のためにRタイプの気流（後部吸気、前部排気、前部：ファン、後部：端子）を特徴とします。簡単な監視のためにCAN通信をサポートします。
• コンパクトデザイン: 218mm x 86mm x 300mmのサイズで、重量は6.5kgで、スペースが限られたセットアップに適しています。
• 認証とコンプライアンス: UL、CE、TUV認証を取得し、EN55032基準に準拠しています。
• 拡張性: モジュラー設計により、最大4ユニットを並列に接続して柔軟なシステムスケーリングが可能です。

仕様
パラメータ | 値
気流 | 後部から前部へ
寸法 (L*W*H)(mm) | 218*86*300
効率 | 91.5%(DCからAC)、92%(ACからDC)
入力電流 | ≤15A(ACからDC)、480A(DCからAC)
入力電力 | 7200W(DCからAC)
入力電圧 | 15Vdc、384-528Vac
出力電流 | 580A(ACからDC)
出力電力 | 9000W(ACからDC)
出力電圧 | 15.5Vdc、384-528Vac
出力電圧精度 | 1%(ACからDC)
定格入力電圧 | 480Vac
重量 | ≤6.5kg

特徴 / 技術仕様

• モデル: TPS-BM159000UHIRT
• 品番: HPM1147
• メーカーコード: HPM010019
• メーカー: TPS
• 三相AC-DC双方向モジュール
• 無中性線電流技術
• ソフトスイッチング技術
• 92%/91.5%効率 (AC-DC/DC-AC)
• PF >0.99、THDi <5%
• 9000W出力 (ACからDC)、7200W入力 (DCからAC)
• 15.5VDC出力、<15A入力電流
• 580A/480A出力電流 (AC-DC/DC-AC)
• 強制空冷、Rタイプ気流
• CAN通信
• UL、CE、TUV認証、EN55032準拠
• 寸法: 218 x 86 x 300 mm
• 重量: ≤6.5 kg
• 最大4ユニット並列接続可能
