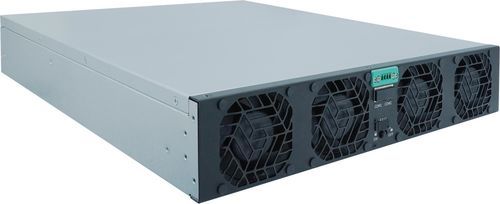

ACDC出力モジュール TPS-BM61053KTIT

製品概要
TPS-BM61053KTIT は定格出力53 kWの双方向三相AC‑DCパワーモジュールです。研究所や産業用途のエネルギー変換に対応し、充放電試験や回生動作、電力系統のシミュレーションなどで双方向の電力フローを提供します。主要インターフェースは CAN および RS485。モジュラー設計により拡張・保守が容易で、強制空冷方式を採用しています。

性能・電気的特性

• 双方向三相 AC‑DC 変換
• 中性線電流なしでの動作
• スイッチング損失低減と信頼性向上のためのソフトスイッチング技術
• 定格出力：53,000 W
• モード切替高速：モード間 2 ms
• 高い力率：PF > 0.99
• 低全高調波歪み：THDi < 3%
• 通信：CAN および RS485
• 冷却：強制空冷（前方から後方への気流）
• 拡張・保守を考慮したモジュラー設計

効率に関する注意
効率値は動作モードによって異なります。説明には異なるモードで96%と95%が記載されている一方、仕様表には 94%（AC→DC）および95%（DC→AC）と記載されています。正確な効率は選択した動作点を参照してください。

技術仕様

• 寸法（L×W×H）：435 × 86 × 600 mm
• 重量：≤ 23 kg
• 気流：前方 → 後方
• 入力電圧範囲：342–460 VAC；DC入力：280 VDC
• 定格入力電圧：380 VAC、400 VAC、415 VAC
• 入力電流：≤ 94 A（AC→DC）、53.6 A（DC→AC）
• 入力電力（例）：15,000 W（DC→AC）
• 出力電圧：610 VDC；AC出力：342–460 VAC
• 出力電流：86.9 A（AC→DC）
• 出力電圧精度：±1%（AC→DC）

用途

• バッテリーパックの試験・サイクル試験
• 双方向電力テストおよびエミュレーション
• エネルギーリサイクル・エイジング試験
• 電力変換の研究開発

規格・適合

• 規格：IEC 62477‑1、EN 55032
• 認証：UL、CE、TUV；RoHS、WEEE、UKCA の適合表示あり
