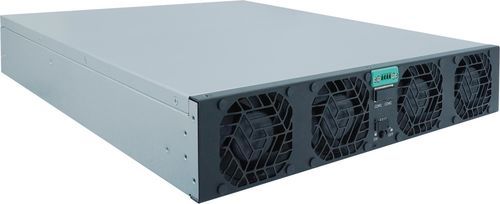

ACDC出力モジュール TPS-BM57050KTIF-S

製品概要
TPS-BM57050KTIF-S 双方向パワーモジュールは、多用途のエネルギー変換向けに設計された高性能な三相AC-DC双方向モジュールです。中性線電流が発生しない設計で、信頼性を高めスイッチング損失を低減する先進のソフトスイッチング技術を採用しています。本モジュールは最大50,000 Wの出力を提供し、高効率（AC→DC 96%、DC→AC 95%）、高い力率（PF > 0.99）、低い全高調波歪（THDi < 5%）により安定でクリーンな電力を供給します。モジュールはモジュラー設計、強制空冷を採用し、監視と制御のためのCANおよびRS485通信を統合しています。IEC62477-1およびEN55032に準拠し、UL、CE、TUVの認証を取得しています。

主な特長

• AC↔DCエネルギー変換を可能にする双方向かつ三相設計。
• 三相系での安全性と効率を向上させる中性線電流なしの動作。
• スイッチング損失を低減し信頼性を高める先進のソフトスイッチング技術。
• 高効率：96%（AC→DC）および95%（DC→AC）。
• 優れた電気性能：力率 > 0.99、THDi < 5%。
• 高出力容量：50,000 W（50 kW）。
• 入力：380/400/415 VAC（定格）、動作範囲342–460 VAC；入力電流 ≤ 88 A（AC→DC）。
• 出力：570 VDC（公称）および342–460 VAC範囲；出力電流最大87.8 A（AC→DC）。
• 拡張および保守が容易なモジュラー設計。
• 負荷下で安定した動作を維持する強制空冷。
• 統合通信：CANおよびRS485インターフェース。
• 設置しやすいコンパクトな寸法と扱いやすい重量。
• IEC62477-1およびEN55032に準拠；UL、CE、TUV認証取得。

特徴 / 技術仕様

• Air Flow: From front to rear
• 寸法（L × W × H）：435 × 86 × 600 mm
• 効率：95%（DC→AC）、96%（AC→DC）
• 入力電流：≤ 88 A（AC→DC）、87.8 A（DC→AC）
• 入力電力：50,000 W（DC→AC）
• 入力電圧：342–460 VAC、570 VDC
• 出力電流：87.8 A（AC→DC）
• 出力電力：50,000 W（AC→DC）
• 出力電圧：570 VDC、342–460 VAC
• 出力電圧精度：±1%（AC→DC）
• 定格入力電圧：380 VAC、400 VAC、415 VAC
• 重量：≤ 23 kg
• Article Number: HPM1295
• Manufacturer Code: HPM010050
• Manufacturer: TPS
