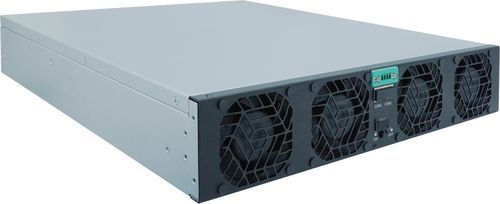

ACDC出力モジュール TPS-BM90053KTIT

製品概要
TPS-BM90053KTIT は、バッテリーパック試験やエネルギーリサイクルなどの高出力エネルギー変換向けに設計された53 kWの双方向三相AC-DC電源モジュールです。ソフトスイッチング技術によりスイッチング損失を低減し、中性線電流なしで動作します。効率は96%（AC→DC）および95%（DC→AC）を達成し、産業用途に適した電気的性能を備えています。前方から後方への強制空冷とモジュラー設計により保守性と拡張性を確保し、CAN・RS485による監視・制御が可能です。IEC62477-1、EN55032 準拠、UL、CE、TUV 認証取得済みです。

主な特長

• 双方向三相動作による柔軟な電力変換
• 中性線電流なしで安全性と互換性を向上
• ソフトスイッチングでスイッチング損失を低減し信頼性を向上
• 高効率：96%（AC → DC）、95%（DC → AC）
• 優れた電気性能：力率 > 0.99、THDi < 3%
• 高出力定格：53,000 W、産業用途に対応
• 入出力対応：342–460 VAC（定格 380/400/415 VAC）および900 VDC出力
• 高速モード切替：モード間2 ms
• 用途対応：バッテリーパック試験・エネルギーリサイクル向け設計
• モジュラー設計で拡張と保守を容易化
• 強制空冷（前→後）による安定した熱管理
• 通信：CAN、RS485（BMSやPLCとの統合に対応）
• コンパクト寸法と管理しやすい重量：435 × 86 × 600 mm、≤23 kg
• 規格・認証：IEC62477-1、EN55032；UL、CE、TUV

仕様

• 型番：TPS-BM90053KTIT
• 定格出力：53,000 W
• 機能：三相双方向AC-DCモジュール
• 効率：96%（AC→DC）、95%（DC→AC）
• 力率：> 0.99
• THDi：< 3%
• 入力電圧範囲：342–460 VAC（定格 380/400/415 VAC）
• 入力電流（AC→DC）：≤94 A
• 出力電圧：900 VDC（342–460 VACもサポート）
• 出力電流（AC→DC）：58.9 A
• 出力電力：53,000 W
• 出力電圧精度：±1%（AC→DC）
• 切替時間：モード間 2 ms
• 冷却方式：強制空冷、前→後の気流
• 通信：CAN、RS485
• 設計：モジュラー
• 寸法（L×W×H）：435 × 86 × 600 mm
• 重量：≤23 kg
• 認証：IEC62477-1、EN55032；UL、CE、TUV
