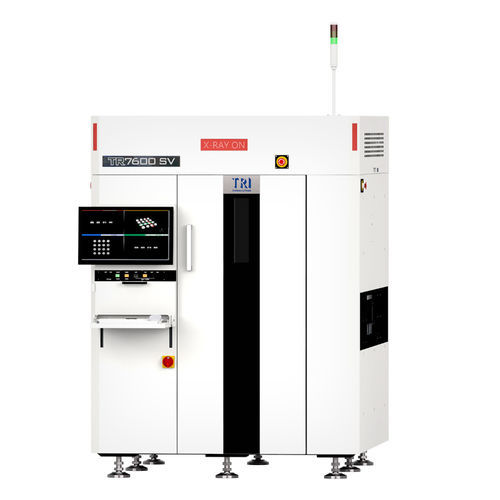

X線検査機 TR7600LL SV光学式3DCT
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- X線, 光学式, 3D, CT
- 応用
- プリント基板
- 分野
- エレクトロニクス産業用
- その他の特徴
- 自動, 欠陥, 高速
詳細
導入
TR7600 SV シリーズは、PCB 高解像度検査向けのラインスキャン 3D AXI です。TR7600 SIII シリーズと比べ最大 20% の性能向上を実現しています。AI アルゴリズムによりボイド検出を高精度で行い、7 µm の高解像度で高良率の検査を提供します。
対象部品 / ロバストなプラットフォーム
高速な画像再構成と欠陥検出をサポートするプラットフォーム。対応部品例：
ハイライト / 特長
イメージング / 検査システム
カメラ：超高速ラインスキャン CCD — 3 または 5 ユニット（9 または 15 センサー）
X 線源電圧：60–130 kV
画像解像度：7 μm–25 μm（7 μm 高性能オプション）
検査手法：2D、2.5D、3D スライシング、Planar CT（オプション）
モーションテーブル & 制御
X 軸：Linear servo motor + Motion Controller（EtherCAT）
Y 軸：高精度ダブル駆動ボールねじ + AC サーボコントローラ
Z 軸：高精度ボールねじ + AC サーボコントローラ
X–Y 軸解像度：該当なし
基板搬送（Board Handling）
最大 PCB 寸法：TR7600 SV：950 x 520 mm；TR7600LL SV：1000 x 660 mm
PCB 厚さ：0.4–7 mm
最大 PCB 重量：12 kg
Top Clearance：@25 μm：50 mm；@20 μm：50 mm；@15 μm：30 mm；@10 μm：15 mm；@7 μm：7 mm
Bottom Clearance：@7/10/15/20 μm — TR7600 SV：80 mm；TR7600LL SV：70 mm；@25 μm：55 mm
Edge Clearance：3 mm または 5 mm
コンベヤ高さ：880–920 mm（オプション 940–965 mm）
検査機能 / 対応項目
検出可能項目
検出欠陥
寸法 & 電源
機械寸法 WxDxH：TR7600 SV：1600 x 2100 x 1800 mm；TR7600LL SV：1730 x 2300 x 1975 mm
信号タワー高さ（含まず）：519 mm
重量：TR7600 SV：3,350 kg；TR7600LL SV：4,900 kg
電源：200–240 VAC 単相、50/60 Hz、4 kVA
技術仕様
TR7600 SV シリーズは、PCB 高解像度検査向けのラインスキャン 3D AXI です。TR7600 SIII シリーズと比べ最大 20% の性能向上を実現しています。AI アルゴリズムによりボイド検出を高精度で行い、7 µm の高解像度で高良率の検査を提供します。
対象部品 / ロバストなプラットフォーム
高速な画像再構成と欠陥検出をサポートするプラットフォーム。対応部品例：
- BGA
- Barrel fill
- コンデンサ
- チップ / LED チップ
- RF シールド下の部品
- CSP
- DIMM コネクタ
- Flip-chip
- Ground pad
- Gullwing / J-lead
- ヒートシンク
- LGA
- Paladin connector
- 抵抗 / RNET
- SiP / SMT コネクタ / SOIC / SOT
- サーマルパッド
- QFN / QFP / THT
ハイライト / 特長
- 7 µm 高性能検査、旧モデル比 最大 20% の性能向上
- 新しい EtherCAT モーションコントローラによりリアルタイム計測と保守が容易
- AI 搭載の検査アルゴリズムで高精度の欠陥分類
- Smart Factory 対応 — MES 連携が可能
- グローバルな技術サポート
イメージング / 検査システム
カメラ：超高速ラインスキャン CCD — 3 または 5 ユニット（9 または 15 センサー）
X 線源電圧：60–130 kV
画像解像度：7 μm–25 μm（7 μm 高性能オプション）
検査手法：2D、2.5D、3D スライシング、Planar CT（オプション）
モーションテーブル & 制御
X 軸：Linear servo motor + Motion Controller（EtherCAT）
Y 軸：高精度ダブル駆動ボールねじ + AC サーボコントローラ
Z 軸：高精度ボールねじ + AC サーボコントローラ
X–Y 軸解像度：該当なし
基板搬送（Board Handling）
最大 PCB 寸法：TR7600 SV：950 x 520 mm；TR7600LL SV：1000 x 660 mm
PCB 厚さ：0.4–7 mm
最大 PCB 重量：12 kg
Top Clearance：@25 μm：50 mm；@20 μm：50 mm；@15 μm：30 mm；@10 μm：15 mm；@7 μm：7 mm
Bottom Clearance：@7/10/15/20 μm — TR7600 SV：80 mm；TR7600LL SV：70 mm；@25 μm：55 mm
Edge Clearance：3 mm または 5 mm
コンベヤ高さ：880–920 mm（オプション 940–965 mm）
検査機能 / 対応項目
検出可能項目
- Missing
- Misalignment
- Tombstone
- Billboard
- Tantalum polarity
- Rotation
- Floating
検出欠陥
- はんだ不足 / 過剰
- ブリッジ
- オープン
- はんだボール
- ノンウェッティング
- ボイド
- リフテッドリード
寸法 & 電源
機械寸法 WxDxH：TR7600 SV：1600 x 2100 x 1800 mm；TR7600LL SV：1730 x 2300 x 1975 mm
信号タワー高さ（含まず）：519 mm
重量：TR7600 SV：3,350 kg；TR7600LL SV：4,900 kg
電源：200–240 VAC 単相、50/60 Hz、4 kVA
技術仕様
- モデル：TR7600 SV（TR7600LL SV バリアントあり）
- 技術：ラインスキャン 3D AXI、AI アルゴリズム搭載
- カメラ：超高速ラインスキャン CCD（3 または 5 ユニット；9 または 15 センサー）
- X 線源：60–130 kV
- 画像解像度：7 μm–25 μm
- 検査手法：2D、2.5D、3D スライシング；Planar CT オプション
- 対応 PCB 最大寸法：950 x 520 mm（TR7600 SV） / 1000 x 660 mm（TR7600LL SV）
- PCB 厚さ：0.4–7 mm；最大重量：12 kg
- Top/Bottom Clearance：Board Handling セクション参照
- Edge Clearance：3 mm または 5 mm
- コンベヤ高さ：880–920 mm（オプション 940–965 mm）
- モーション制御：EtherCAT コントローラ；X 線形サーボ；Y ダブル駆動ボールねじ + AC サーボ；Z 高精度ボールねじ + AC サーボ
- 寸法 & 重量：寸法欄参照
- 電源：200–240 VAC 単相、50/60 Hz、4 kVA
