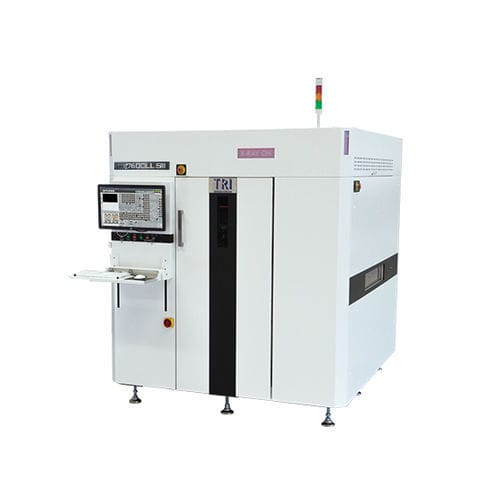

CCD検査機器 TR7600LL SIII

X 線3Dデジタル断層撮影

導入
TR7600LL SIII CT AXI シリーズは、次世代のインライン PCBA CT（コンピュータトモグラフィー）X線検査システムです。非常に大型のプリント基板に対して100%の検査カバレッジを実現するよう設計されており、2D/2.5D/3Dの高解像度画像と自動欠陥解析を生産ライン向けに提供します。

特長

• 高速3D CT X線検査
• 7 μm までの高解像度イメージング
• 3Dはんだ接合ビューアおよび Planar CT オプション
• 最大 1000 × 660 mm の大型基板対応
• 01005 in コンポーネントの検査対応

イメージングシステム
カメラ：超高速ラインスキャン CCD カメラ（3または5台、9または15センサー）
X線源：60 - 130 kV
画像解像度：7 μm - 20 μm
検査方式：2D、2.5D、3Dスライシング；Planar CT（オプション）

モーションテーブルと制御
X軸制御：高精度ボールねじ + ACサーボコントローラ
Y軸制御：高精度ボールねじ + ACサーボコントローラ
Z軸制御：高精度ボールねじ + ACサーボコントローラ
X-Y軸解像度：該当なし（N/A）

基板ハンドリング
最大PCBサイズ：1000 × 660 mm
PCB厚さ：0.6 - 7 mm
最大PCB重量：12 kg
解像度ごとの上部クリアランス：20 μm → 50 mm；15 μm → 30 mm；10 μm → 15 mm；7 μm → 7 mm
下部クリアランス：70 mm
エッジクリアランス：3 mm または 5 mm
コンベア高さ：880 - 920 mm（オプション 940 - 965 mm）
* SMEMA 対応

検査機能

• 能力：欠品、位置ずれ、トゥームストーン、ビルボード、タンタル極性、回転、フローティング
• 検出可能な欠陥：はんだ不足/過多、ブリッジ、オープン、はんだボール、非濡れ、ボイド、浮き端子

外形寸法
WxDxH：1750 × 2140 × 1945 mm
重量：4500 kg
電源：200 - 240 VAC 三相、50/60 Hz、7 kVA（346 - 416 VAC 用オプショントランスフォーマーあり）

技術仕様

• モデル：TR7600LL SIII (CT AXI)
• カメラ：超高速ラインスキャン CCD（3または5台；9または15センサー）
• X線源範囲：60 - 130 kV
• 画像解像度：7 μm - 20 μm
• 検査方式：2D、2.5D、3Dスライシング；Planar CT（オプション）
• 最大PCBサイズ：1000 × 660 mm
• PCB厚さ範囲：0.6 - 7 mm
• 最大PCB重量：12 kg
• 解像度ごとの上部クリアランス：20 μm → 50 mm；15 μm → 30 mm；10 μm → 15 mm；7 μm → 7 mm
• 下部クリアランス：70 mm
• エッジクリアランス：3 mm または 5 mm
• コンベア高さ：880 - 920 mm（オプション 940 - 965 mm）
• 能力：欠品、位置ずれ、トゥームストーン、ビルボード、タンタル極性、回転、フローティング
• 検出可能な欠陥：はんだ不足/過多、ブリッジ、オープン、はんだボール、非濡れ、ボイド、浮き端子
• 機械寸法（WxDxH）：1750 × 2140 × 1945 mm
• 機械重量：4500 kg
• 電源：200 - 240 VAC 三相、50/60 Hz、7 kVA（346 - 416 VAC 用オプショントランスフォーマーあり）
