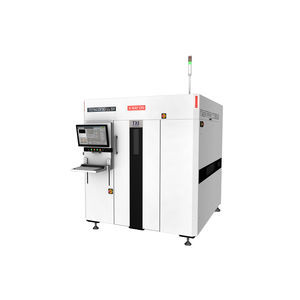

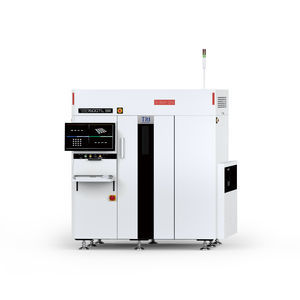

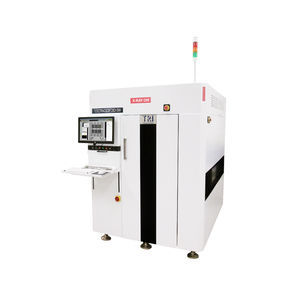

X線検査機 TR7600 SIII

デジタル断層撮影CT3D

導入
TR7600 SIIIシリーズCT AXIは、Test Research, Inc. (TRI)による次世代のインラインPCBA検査システムです。生産ライン速度での100%検査を目的に設計されており、高速3D CT X線イメージングと高画質化を組み合わせ、はんだ接合部や部品の信頼性の高い検査を実現します。

特徴

• 超高速3D CT X線検査
• 精度の高い欠陥検出を可能にする画質向上
• 実寸3Dはんだ接合ビューア
• 01005in部品に対応する高解像度

イメージングシステム
カメラ：超高速ラインスキャンCCDカメラ、3または5ユニット（9または15センサー）
X線源：60–130 kV
画像解像度：7 μm–20 μm
検査方式：2D、2.5D、3Dスライス、平面CT（オプション）

移動テーブル＆制御
X/Y/Z軸：高精度ボールねじ＋ACサーボ制御
X–Y軸分解能：N/A（用途に依存）

基板ハンドリング
最大PCBサイズ：900 x 520 mm
PCB厚さ：0.6–7 mm
最大PCB重量：12 kg
解像度別トップクリアランス：@20 μm = 50 mm；@15 μm = 30 mm；@10 μm = 15 mm；@7 μm = 7 mm
ボトムクリアランス：70 mm
エッジクリアランス：3 mmまたは5 mm
コンベヤ高さ：880–920 mm（オプション 940–965 mm）
SMEMA互換

検査機能

• 部品チェック：有無、ずれ、回転、極性、トムストーン、フローティング、ビルボード
• 検出欠陥：はんだ不足/過剰、ブリッジ、オープン、はんだボール、非濡れ、ボイド、リフトしたリード

寸法
WxDxH：1470 x 2110 x 1975 mm（信号塔を除く；塔の高さ：510 mm）
重量：3850 kg
電源：200–240 VAC 単相、50/60 Hz、4 kVA

ビデオ
TR7600 SIIIの操作と機能を示す埋め込み製品ビデオが利用可能です。

技術仕様

• モデル：TR7600 SIII
• ブランド：Test Research, Inc. (TRI)
• カメラ：超高速ラインスキャンCCD、3または5ユニット（9または15センサー）
• X線電圧範囲：60–130 kV
• 画像解像度：7 μm–20 μm
• 検査方式対応：2D、2.5D、3Dスライス、平面CT（オプション）
• 最大PCBサイズ：900 x 520 mm
• PCB厚さ範囲：0.6–7 mm
• 最大PCB重量：12 kg
• トップクリアランス（解像度別）：20 μm → 50 mm；15 μm → 30 mm；10 μm → 15 mm；7 μm → 7 mm
• ボトムクリアランス：70 mm
• エッジクリアランス：3 mmまたは5 mm
• コンベヤ高さ：880–920 mm（オプション 940–965 mm）
• 寸法（WxDxH）：1470 x 2110 x 1975 mm（信号塔除く）
• 重量：3850 kg
• 電源：200–240 VAC 単相、50/60 Hz、4 kVA
• SMEMA互換
• 主な検査能力：部品有無、位置合わせ、トムストーン、ブリッジング、ボイド検出、リフトピン、極性、回転、フローティング検出
