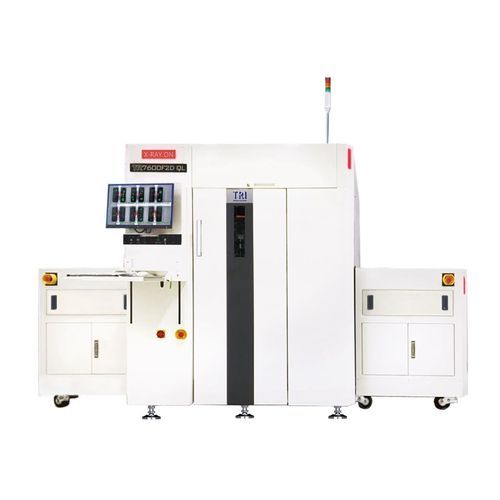

X 線検査機器 TR7600F2D QL

焦点面アレイカメラ型2D

導入
TR7600F2D QLは、最大2100 x 510 mmの大型基板のインライン検査向けに設計された自動2D AXI（自動X線検査）システムです。5〜30 µmのマルチ解像度撮像に対応し、自動車分野でのバーコード読み取りやフィデューシャル検出用の専用2Dカメラを搭載しています。

特長

• 大型基板検査：最大2100 x 510 mm
• 柔軟なマルチ解像度：5 – 30 µm
• 生産を中断せずに行えるインライン微調整
• AIベースのアルゴリズムによる欠陥検出
• 自動車向けバーコード読み取り、フィデューシャル、ベアボードマーキング対応の2Dカメラ
• スマートファクトリー対応：MES接続
• 用途例：サーバーボード、LEDボード、車載ECUの検査

イメージングシステム（AXI）
カメラ：フラットパネルディテクタ
X線源電圧：60 – 130 kV
撮像解像度：5 µm – 25 µm（AXI）
検査方式：2D

モーションテーブル＆制御
X/Y/Z制御：高精度ボールねじ＋ACサーボコントローラ
X‑Y軸分解能：構成により指定

基板ハンドリング
最大PCBサイズ：2100 x 510 mm
PCB厚さ：0.6 – 7 mm
最大PCB重量：12 kg
解像度別上方クリアランス：50 mm（@20/25 µm）；40 mm（@15 µm）；25 mm（@10 µm）；3 mm（@5 µm）
下方クリアランス：70 mm
エッジクリアランス：3 mmまたは5 mm
コンベア高さ：880 – 920 mm（オプション 940 – 965 mm）
SMEMA準拠

検査能力

• 検査対象部品：BGA、コンデンサ、チップ、WLCSP、DIMMコネクタ、フリップチップ、グランドパッド、ガルウィング、ヒートシンク、Jリード、LEDチップ、LGA、コネクタ、抵抗、RNET、SiP、SMTコネクタ、SOIC、SOT、サーマルパッド、QFN、QFP、THT
• 検出可能欠陥：欠落、ずれ、トゥームストーン、ビルボード、極性、回転、不十分/過剰なはんだ、ブリッジ、はんだボール、ボイド

寸法＆電源
WxDxH：3600 x 2000 x 1940 mm（信号塔除く；塔高さ：520 mm）
重量：5800 kg
電源：200 – 240 VLL、三相、50/60 Hz、7.0 kVA

用途

• サーバーボード検査
• LEDボード検査
• 車載ECUおよび自動車関連検査（バーコード読み取り、フィデューシャル検出）

技術仕様

• モデル：TR7600F2D QL
• 最大PCBサイズ：2100 x 510 mm
• PCB厚さ：0.6 – 7 mm
• 最大PCB重量：12 kg
• 撮像解像度（AXI）：5 µm – 25 µm
• X線電圧範囲：60 – 130 kV
• 検査方式：2D
• カメラ：フラットパネルディテクタ
• モーション制御：高精度ボールねじ＋ACサーボ（X/Y/Z）
• 解像度別上方クリアランス：50 mm（@20/25 µm）；40 mm（@15 µm）；25 mm（@10 µm）；3 mm（@5 µm）
• 下方クリアランス：70 mm
• エッジクリアランス：3 mmまたは5 mm
• コンベア高さ：880 – 920 mm（オプション 940 – 965 mm）
• SMEMA準拠
• WxDxH：3600 x 2000 x 1940 mm（信号塔なし）
• 重量：5800 kg
• 電源：200 – 240 VLL、三相、50/60 Hz、7.0 kVA
