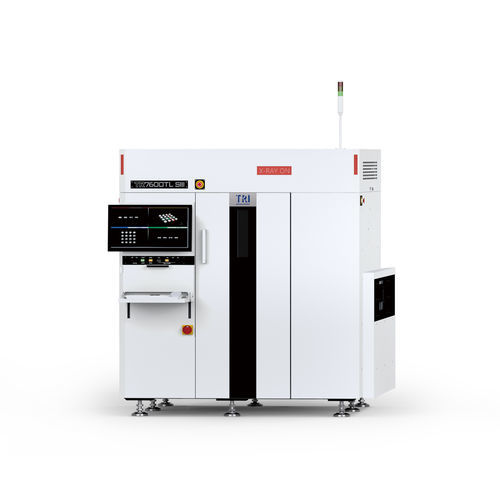

CCD検査機器 TR7600TL SIII

3D自動測定用

導入
TR7600TL SIIIは、平面CTオプション対応のインライン3D AXI検査システムで、最大1200 × 660 mmの大型基板のX線検査向けに設計されています。複数ユニットのラインスキャンイメージングと可変電圧のX線源を組み合わせ、2D・2.5D・3Dの検査ワークフローに対応します。

特長

• 3台または5台構成のラインスキャンCCD（9または15センサー）
• CT対応のイメージングおよび3Dスライシングモード（平面CTはオプション）
• 自動化検査のためのプログラミングおよびレシピ管理

イメージングシステム
カメラ：超高速ラインスキャンCCDカメラ（3台または5台；9または15センサー）。
X線源：60–130 kV。
画質（分解能）：10 μm–25 μm。
検査方式：2D、2.5D、3Dスライシング；平面CTはオプション。

搬送テーブルと制御
X/Y/Z軸：高精度ボールねじ駆動＋ACサーボ制御。
X-Y軸解像度：該当なし。

基板ハンドリング
最大PCBサイズ：1200 × 660 mm。
対応基板厚：0.6–7 mm。
最大基板重量：12 kg。
上方クリアランス（例）：@25 μm → 50 mm；@20 μm → 50 mm；@15 μm → 30 mm；@10 μm* → 15 mm。
下方クリアランス（例）：@25 μm → 55 mm；@20 μm → 70 mm；@15 μm → 70 mm；@10 μm → 70 mm。
エッジクリアランス：3 mmまたは5 mm。
コンベヤ高さ：880–920 mm（オプション 940–965 mm）。

検査機能

• 検出項目：部品欠品、ずれ、トゥームストーン、ビルボード、タンタル極性、回転、浮き
• 検出可能欠陥：はんだ不足/過多、ブリッジ、オープン、はんだボール、はんだ不良、ボイド、リフトドリード

寸法と電源
本体（W×D×H）：2014 × 2000 × 1940 mm（信号灯高さ510 mmは含まず）。
重量：4750 kg。
電源：200–240 VAC、三相、50/60 Hz、7 kVA。オプションで346–416 VAC用トランスフォーマーあり。

技術仕様

• モデル：TR7600TL SIII
• カメラ：超高速ラインスキャンCCD（3または5ユニット；9または15センサー）
• X線電圧範囲：60–130 kV
• 画質（分解能）：10–25 μm
• 検査方式：2D、2.5D、3Dスライシング；平面CT（オプション）
• 最大PCBサイズ：1200 × 660 mm
• 基板厚：0.6–7 mm
• 最大基板重量：12 kg
• 上方クリアランス例：25 μm → 50 mm；20 μm → 50 mm；15 μm → 30 mm；10 μm → 15 mm
• 下方クリアランス例：25 μm → 55 mm；20 μm → 70 mm；15 μm → 70 mm；10 μm → 70 mm
• エッジクリアランス：3 mmまたは5 mm
• コンベヤ高さ：880–920 mm（オプション 940–965 mm）
• 寸法（W×D×H）：2014 × 2000 × 1940 mm
• 重量：4750 kg
• 電源：200–240 VAC、三相、50/60 Hz、7 kVA（オプション 346–416 VACトランスフォーマー）
