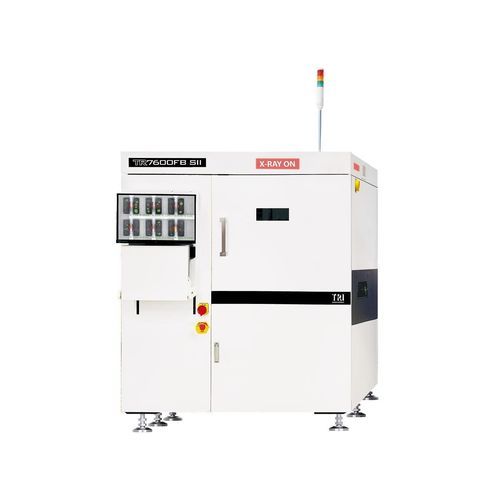

導入TR7600FB SII は、より鮮明な画像と大判PCB上の高度な欠陥検出を目的に設計された次世代のSmart 3D AXI X線検査システムです。AI検査アルゴリズムとAIボイド検出を搭載し、ラインの生産性を維持しながら見逃しと誤検出を低減します。
特長- 画像の明瞭化を図る新しいX線イメージング構造
- AI検査アルゴリズム、AIボイド検出およびプログラミング
- 包括的な欠陥検出を可能にする5 μmの高精度
- 最大20 FOV/sの速度を実現する次世代機械設計
- 生産を停止せずに複数サンプルのインライン微調整が可能
- MES接続でスマートファクトリー対応
用途- 航空宇宙
- Advanced packaging
- 自動車
- データセンター
- IIoT
- 医療機器
- モバイル機器
通信規格- SMEMA
- SECS/GEM
- IPC-CFX-2591
- IPC-HERMES-9852
イメージングシステムカメラ:フラットパネル検出器
X線源:40–130 kV
イメージ解像度:5 μm–30 μm
検査方式:2D、2.5D、3Dスライシング、Planar CT(オプション)
モーションテーブル&制御X/Y/Z軸:高精度ボールねじ+ACサーボコントローラ
X-Y軸解像度:該当なし
基板ハンドリング最大PCBサイズ:850 x 520 mm
PCB厚さ:0.4–7 mm
最大PCB重量:12 kg
上側クリアランス:@30 μm: 60 mm; @25 μm: 80 mm; @20 μm: 90 mm; @15 μm: 90 mm; @10 μm: 90 mm; @5 μm: 90 mm
下側クリアランス:@30 μm: 50 mm; @25 μm: 50 mm; @20 μm: 50 mm; @15 μm: 40 mm; @10 μm: 20 mm; @5 μm: 10 mm
エッジクリアランス:3 mmまたは5 mm
コンベヤ高さ:880–920 mm(オプション:940–965 mm)
検査機能対応部品- BGA、バックドリル、バレルフィル、コンデンサ、抵抗、チップ
- RFシールド下の部品、WLCSP、DIMMコネクタ、フリップチップ、フリップチップ接地パッド
- ガルウィング、ヒートシンク、Jリード、LEDチップ、LGA
- Paladinコネクタ、RNET、SiP、SMTコネクタ、SOIC、SOT
- サーマルパッド、QFN、QFP、THT部品
検出可能な欠陥- 欠品
- 位置ずれ
- トゥームストーン
- ビルボード
- タンタルの極性
- 回転
- 異物
- はんだ不足/過剰
- ブリッジ
- オープン
- はんだボール
- ウェット不良
- ボイド
- リード浮き
寸法WxDxH:1550 x 2240 x 1800 mm(信号塔除く;塔高:519.5 mm)
重量:3770 kg
電源:200–240 VAC、単相、50/60 Hz、4 kVA
技術仕様- モデル:TR7600FB SII
- カメラ:フラットパネル検出器
- X線源:40–130 kV
- イメージ解像度:5 μm–30 μm
- 検査方式:2D、2.5D、3Dスライシング、Planar CT(オプション)
- 高精度:5 μm
- 最大基板サイズ:850 x 520 mm
- PCB厚さ範囲:0.4–7 mm
- 最大PCB重量:12 kg
- 上/下クリアランス:上記参照
- エッジクリアランス:3 mmまたは5 mm
- コンベヤ高さ:880–920 mm(オプション 940–965 mm)
- モーション制御:高精度ボールねじ+ACサーボコントローラ(X/Y/Z)
- 検査速度:最大20 FOV/s
- 寸法(WxDxH):1550 x 2240 x 1800 mm
- 重量:3770 kg
- 電力:200–240 VAC、単相、50/60 Hz、4 kVA
