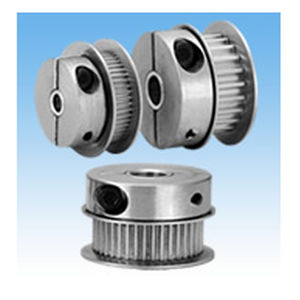

歯付き滑車 C series鋸歯状ベルト用アルミニウムスチール製
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 歯付き
- 応用
- 鋸歯状ベルト用
- 素材
- スチール製, アルミニウム
- その他の特徴
- 調節可能
- 外径
最少: 18 mm
(0.71 in)最大: 75 mm
(2.95 in)- ハブ径
最少: 18 mm
(0.71 in)最大: 50 mm
(1.97 in)- 歯の数
最少: 12 unit
最大: 60 unit
詳細
クランプカラーを用いたロックプーリ
2本のボルトで簡単に締結。回転バランスに優れ、プーリの変形もなく小径軸にも対応します。
特長
＊受注生産品です。
＊RoHS2規制(10物質)対応
プーリハブに2枚のクランプカラーをはさみ、締付ボルトをFの力で締付けるとハブの外面は全周に4Fの力に相当する面圧Pで
押さえつけられ収縮します。
収縮されたハブ内面は軸に密着して摩擦力が生じ、軸とプーリとは強固に摩擦締結されます。このクランプ機構は2本の締付ボルトに対して4本のボルトに相当する力でハブを締付けるのが特長で、少ないボルトで大きな締結力を得ることができます。
＊図解はクリックで拡大します
