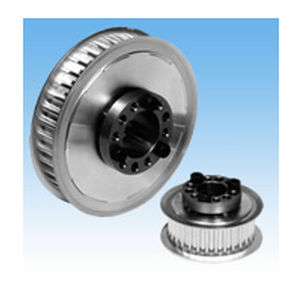

歯付き滑車 P-M series

テーパー鋸歯状ベルト用アルミニウム

もっとも標準的なタイプのロックプーリ ＊強力締結でウルトラPXベルト使用にも対応可能 ＊フラット取付は軽量・省スペースも実現 ＊プーリ本体が超々ジュラルミンとよばれる高強度アルミ合金製の「Sタイプアルミ」、 　プーリ本体・スリーブに無電解ニッケルめっきを施した「Sタイプ　めっき仕様」もラインアップ ＊一層の軽量化とイナーシャの低減に効果を発揮 特長 ＊軸とプーリ間を強力にノンバックラッシで締結します。 ＊キー・軸方向抜け止め不要、位置決め・位相合せが簡単に行えます。 ＊少ないボルト本数で簡単に取付、取外し可能です。 ＊形番で簡単に手配が可能。軸穴加工図面の作成は不要です。 1. 締結原理 タイミングプーリの内径およびスリーブの外径はテーパになっており、締付ボルトを締め付けることにより、 タイミングプーリは、テーパ面を摺動しながら移動します。 この時くさび作用により、軸およびテーパ内面を押し付ける力、P・P'が発生します。 このP・P'の力により、タイミングプーリおよびシャフトを強力に締結する摩擦力が生じます。 2. ロックプーリ　Sタイプ　めっき仕様 ロックプーリSタイプに、無電解ニッケルめっきを採用しためっき仕様です。 ・プーリ本体・スリーブに無電解ニッケルめっき、ボルトには特殊コーティングを施しています。 ・強力・ガタゼロ締結に加え、耐食性向上と潤滑油不要のドライ締結を実現しました。
