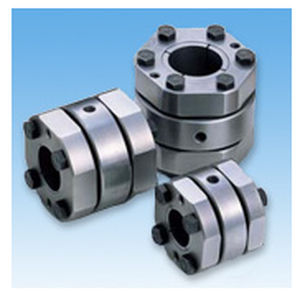

リジッド軸継手 EPR series

工作機械用高トルク用フランジ取り付け

テーパロック構造により信頼性の高い締結を実現した工作機械用のリジッドカップリングです。 フレキシブルエレメントを一切持ちませんので、ミスアライメントを吸収することはできません。確実な心出しが可能な場合のみ、ご使用ください。 ・適用軸径：Φ16mm～Φ48mm ・トルク範囲：78～489N・m 特長 ・ストレート軸タイプとテーパ軸タイプを品揃え テーパ軸サーボモータに対応、Φ11テーパ軸と、Φ16テーパ軸用アダプタを適用します。 ・確実な締結 テーパロック方式の採用により、より大きな軸締結力を実現しました。 ・高いねじり剛性 フレキシブルエレメントを持たない構造ですので、高い剛性を有します。 ・ノンバックラッシ テーパロック方式は摩擦締結ですので、バックラッシはありません。 ・コンパクトで低慣性モーメント 軸方向長さを極限まで短くしましたので、コンパクト設計が可能です。またアウタリング形状を多角形化することで、慣性モーメントの低減も実現しました。
