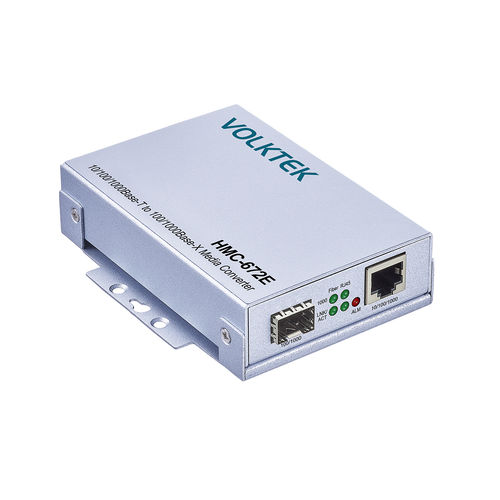

メディア変換器 HMC-672E series

プロトコル信号ギガビットイーサネット

製品ハイライト10/100/1000 RJ45 to 100FX/1000Base-X ConverterAuto MDI/MDI-X (medium dependent interface / MDI crossover)RJ45でオートネゴシエーション(N Way protocol)をサポートリンクフォルトシグナリングとLEDでデバイスステータスを一目で確認動作温度-10℃～60℃ (14°F～140°F)概要HMC-672Eは10/100/1000 RJ45 to 100FX/1000Base-X Converter銅線からファイバへのメディアコンバータです。自動MDI/MDI-X、オートネゴシエーション、RJ-45のNWayサポートを備えた安価で最小限のソリューションです。このデバイスは、LED 信号を使用して、伝送アクティビティをユーザーに通知します。このコンバーターは、接続時には完全に透過的であり、ネットワーク性能は変化しません。このデバイスは、シングル・モードおよびマルチ・モード・ファイバーで利用可能で、ご要望に応じて500m/10/40/50/70kmの距離でデータ伝送が可能です。さらに柔軟性を高めるため、このメディア・コンバータはSCとSFPモジュール用のSFPスロットを用意しています。このメディア・コンバータは、-10℃～60℃（14°F～140°F）の温度範囲で動作します。複数のメディアコンバータを備えたラック内ソリューションに適合する標準的なサイズを備えています。特長堅牢で堅牢な設計：頑丈で耐久性に優れた筐体。IP30グレードのケーシングに収納されたメディアコンバータは、-10°C～60°Cの過酷な温度から優れた保護を提供します。DINレールへの取り付けが可能なため、設置が簡単で、限られたスペースにも設置できます。経済的な省スペース設計：省スペース設計：省スペース、コンパクト、スリムな筐体に設計されています。このスタンドアローンの低コストのメディアコンバータは、データストリームの干渉なしに1000Mbpsで透過的な変換を提供し、小さな筐体で10/100/1000Mbps銅線ポートとファースト/ギガビットイーサネットSFPの両方を安価に接続します。コンパクトサイズなので、コンバータを壁掛けしてスペースを節約できます。フォールトトレラントでユーザーフレンドリーなモニタリング：ネットワーク管理者は、HMC-672Eの高度な機能を使用して、デバイスの機能やリンクアクティビティに関連する問題を簡単に監視し、トラブルシューティングすることができます。LFS (Link Fault Signalling)機能は、リンク・ステータスに関する重要な情報を提供し、メタル線およびファイバー・ポートの両方で光信号の強度や故障したリンクを検出し、停電を最小限に抑えます。LEDは、デバイスの電源、ポートのリンク・アクティビティに関する重要な診断およびステータス情報を伝え、容易なモニタリングを可能にします：コンパクト、軽量、セットアップが簡単で、分散したネットワークや新興のネットワークですぐに使用できるソリューションです。Auto-MDI/MDIXとAuto-negotiation機能により、メディアコンバータはリンク上の最適な動作モードを自動的に検出し、設定します。これにより、ユーザーによる設定や構成手順が不要になり、設置が簡素化されます。Link Fault Signaling DIPスイッチは、LFS機能を有効または無効にする最も簡単で迅速な方法を提供します：IEEE 802.3（10BASE-T）、IEEE 802.3u（100BASE-TX/FX）、IEEE 802.3ab（1000BASE-T）、IEEE 802.3z（1000BASE-SX/LX）インターフェース：ポート1×100FX/1000BASE-X（SC/ST）、1×10/100/1000BASE-T（RJ45）LEDパネル：PWR、ファイバー（1000、LNK/ACT）、RJ45（1000、LNK/ACT）、ALM（アラーム）DIP：1：リンク障害信号、2：LLB（ローカル・ループバック）、3：RLB（リモート・ループバック）、4：SFPスピード電源：入力電圧：DC12V/1A、外部電源アダプター経由消費電力：8W機械的環境：電源電圧：DC12V/1A、外部電源アダプター経由消費電力：8W機械的環境：電源電圧：DC12V/1A、外部電源アダプター経由消費電力：8W 1.8WMechanical および環境：ハウジング：アルミニウム（保護等級IP30）：ウォールマウント、DINレール動作温度: -10°C~60°C (14°F~140°F) 保管温度: -40°C~85°C (-40°F~185°F) 動作湿度: 5~95 % RH (結露なきこと)保管湿度: 5~95 % RH (結露なきこと)重量: 158 g (0.35 lb)寸法(W x H x D)： 73.8×109.2×28.4mm（2.91×4.3×1.12インチ）注文情報モデル説明HMC-672E10/100/1000Base-T to SFPギガビットコンバータ、SFPは含まれていませんGBM-1041000Base-SX 1.25G、マルチモードSFP、500mGBM-104-101000Base-LX 1.25G、シングルモードSFP、10KmGBM-123TS1000Base-LX、Bi-Di SFP TX:1310/RX:1550 シングルモード、10kmGBM-123RS1000Base-LX、Bi-Di SFP TX:1550/RX：1310シングルモード、10kmModelDescriptionHMC-672E-MC10/100/1000Base-T～マルチモード1000Base-FXコンバータ、SCコネクタ、500mHMC-672E-SC10/100/1000Base-T～シングルモード1000Base-FXコンバータ、SCコネクタ、10km技術仕様コンバータタイプ：10/100/1000 RJ45→100FX/1000Base-XオートMDI/MDI-Xおよびオートネゴシエーション対応LEDステータスインジケーター動作温度：-10℃～60℃IP30保護、アルミニウム製ハウジング壁掛けおよびDINレール取り付けオプション電源入力：12V DC/1AP消費電力：8W重量：158g 1.8W重量：158g外形寸法：8 x 109.2 x 28.5mm： 73.8 x 109.2 x 28.4 mm
