フェライトインダクタ WL0243

巻低周波円形

製品概要

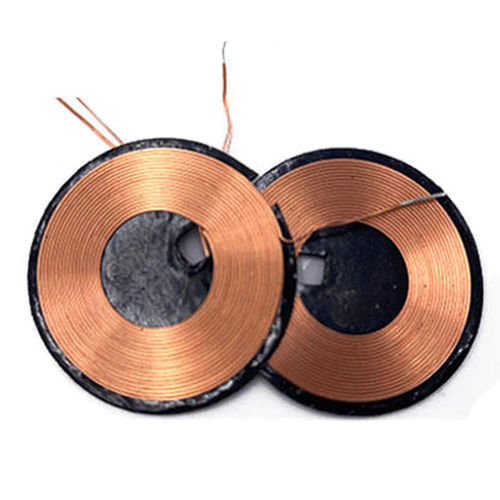

ワイヤレス充電コイル WL0243 は、誘導式電力伝送用のフラットスパイラル型コイルです。エナメル銅線で精密に巻線され、EMI低減と磁束集中のためにフェライトシートを付加可能です。小型機器や産業用モジュールでのスペース、熱挙動、電気特性の再現性が求められる用途に適しています。

特長

• 均一な磁気性能を得るための精密巻線エナメル銅線
• 安定したインダクタンス（Q ≥ 30）
• 損失を抑える低直流抵抗（DCR）
• EMI低減と結合改善のためのフェライトシート遮蔽（オプション）
• 薄型統合向けのフラットスパイラル形状
• 外径/内径、線径、標準インダクタンスのカスタマイズ可能
• 端子：はんだパッドまたはリード線、接着による取り付け

電気仕様

• インダクタンス (L)：300–500 µH
• インダクタンス許容差：±5%
• 試験周波数：125 kHz（文脈で0.25 kHzも記載）
• 直流抵抗 (DCR)：80–250 mΩ
• 定格電流 (Irms)：1–3 A
• 動作周波数：85–205 kHz
• 品質係数 (Q)：≥ 30
• 絶縁抵抗：≥ 100 MΩ

機械仕様

• コイル形状：円形または角形
• 線材種：エナメル銅線
• 遮蔽：フェライトシート（オプション）
• 絶縁：PETまたはPIフィルム
• 端子タイプ：はんだパッドまたはリード線
• 取り付け：接着固定

対応モデル（外形寸法）

• WL 35 — 外径 35 mm / 内径 15 mm / 厚さ 2.0 mm
• WL 43 — 外径 43 mm / 内径 20 mm / 厚さ 2.0 mm
• WL 50 — 外径 50 mm / 内径 25 mm / 厚さ 3.0 mm

用途
スマートフォン、タブレット、ウェアラブル、ワイヤレスイヤホン、車載充電器、スマートホーム機器、防塵・防水が必要な一部医療機器、ワイヤレス給電により接続を簡素化し機械的摩耗を低減する産業機器などの誘導充電に適しています。

利点と欠点

• 利点：機械的コネクタを不要にし、密閉/防塵設計を可能にする。電気特性の安定、形状の柔軟性、カスタマイズ性。
• 欠点：有線充電に比べて変換効率が低い場合がある。位置ずれ時の発熱、近接した配置が必要な短い伝送距離、制御回路の複雑化など。

選定方法

• コイルのインダクタンスと許容差をワイヤレス充電コントローラおよび想定動作周波数に合わせる。
• 対象の動作周波数で設計する（一般的なQi範囲 ≈ 85–205 kHz）。
• DCRと発熱を考慮しつつ、サイズ制約を満たす線径を選定する。
• EMI低減と結合最適化のために適切なフェライト遮蔽厚を選ぶ。
• 機器内のスペースと出力要件に応じて外径/内径および厚さを選択する。

技術仕様

• インダクタンス範囲：300–500 µH
• 許容差：±5%
• 試験周波数：125 kHz（0.25 kHzの記載あり）
• DCR：80–250 mΩ
• 定格電流：1–3 A
• 動作周波数：85–205 kHz
• Q：≥ 30
• 絶縁抵抗：≥ 100 MΩ
• 形状：円形または角形、フラットスパイラル
• 線材：エナメル銅線
• 遮蔽：フェライトシート
• 絶縁材：PET / PI
• 端子：はんだパッドまたはリード線
• 取り付け：接着固定
• モデル寸法：WL 35 (外径 35 mm / 内径 15 mm / 厚さ 2.0 mm)、WL 43 (外径 43 mm / 内径 20 mm / 厚さ 2.0 mm)、WL 50 (外径 50 mm / 内径 25 mm / 厚さ 3.0 mm)
