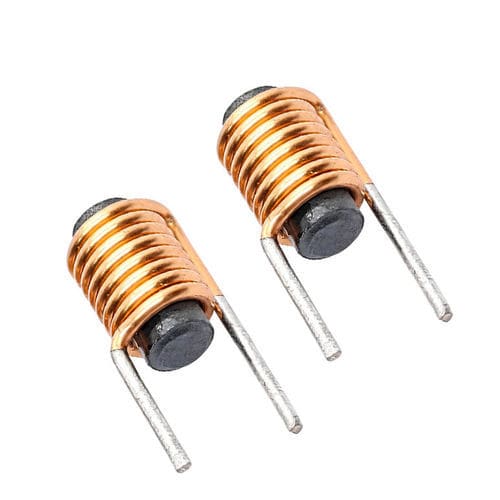

フェライトインダクタ WL0710フェライト磁心磁気巻
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 巻, 磁気, フェライト, フェライト磁心
- 電気的特性
- 高周波, EMI, RF
- 構造
- スルー ホール タイプ
- 応用
- 電子機器用, 産業用, 切断式供給用, EMI フィルタリング, 自動車工業用, 通信用途, 変換器用
- その他の特徴
- 銅製, エナメル丸銅線, モールド, ラウンドセクションワイヤー, エポキシ樹脂内
詳細
概要
フェライトコイルインダクタは、エナメル銅線の巻線をフェライト磁性コアに巻いた受動部品です。磁界にエネルギーを蓄え、回路内の電流を制御します。フェライト材料は高透磁率と高周波での低損失を提供し、電源やフィルタ用途での性能を向上させます。
製品概要
これらのインダクタは、エネルギー蓄積、フィルタリング、EMI低減を目的に設計されています。フェライト棒コアと単層または区画巻きの銅巻線を組み合わせた構造で、複数の形状・カスタム巻きで提供されます。WL0710シリーズは、実装面積が限られたPCBやスイッチング回路での安定したインダクタンスと低雑音を必要とする用途に適しています。
動作原理
銅巻線に電流が流れると、電気エネルギーがフェライトコア内の磁気エネルギーに変換されます。コアの高い相対透磁率がインダクタンスを増加させ、電流変動は逆起電力（レンツの法則）を発生させ急激な電流変化を抑制します。フェライト材は高周波での渦電流損失を低減し、平滑化やノイズ抑制に有効です。
主な特長
用途
長所と短所
トラブルシューティング
技術資料（要約）
項目：フェライトコイルインダクタ
線材：エナメル銅線
線径：0.8 mm（AWGオプションあり）
巻線方式：単層ラウンドまたは区画巻き
コア材質：フェライト（磁性棒）
実装長さ：8 mm
封止：ニス、エポキシ、コーティング（オプション）
実装方式：スルーフットまたはカスタム
電気的仕様（典型値）
インダクタンス範囲：0.1 µH～100 µH（カスタマイズ可）
インダクタンス許容差：±2%、±5%、±10%
直流抵抗（DCR）：設計によりカスタム
Q値：高、対象周波数に最適化
自己共振周波数：高、用途依存
動作周波数：kHz～MHz帯域
定格電流：設計ごとに定義（DCバイアスと飽和を考慮）
絶縁抵抗：≥100 MΩ
フェライトコイルインダクタの選定方法（要点）
計算と設計上のヒント（要約）
初期設計にはインダクタンス係数 A_L を使用：L = A_L × N²（L は nH、N は巻数）。精度を高めるには磁気回路のリラクタンスモデルを適用：ℛ = l / (μ0 × μr × A) および L = N² / ℛ_total、エアギャップのリラクタンスを含めること。DCバイアス、周波数依存の透磁率、広いエアギャップでのフリンジ効果を設計で考慮する。
仕様 / 技術仕様
フェライトコイルインダクタは、エナメル銅線の巻線をフェライト磁性コアに巻いた受動部品です。磁界にエネルギーを蓄え、回路内の電流を制御します。フェライト材料は高透磁率と高周波での低損失を提供し、電源やフィルタ用途での性能を向上させます。
製品概要
これらのインダクタは、エネルギー蓄積、フィルタリング、EMI低減を目的に設計されています。フェライト棒コアと単層または区画巻きの銅巻線を組み合わせた構造で、複数の形状・カスタム巻きで提供されます。WL0710シリーズは、実装面積が限られたPCBやスイッチング回路での安定したインダクタンスと低雑音を必要とする用途に適しています。
動作原理
銅巻線に電流が流れると、電気エネルギーがフェライトコア内の磁気エネルギーに変換されます。コアの高い相対透磁率がインダクタンスを増加させ、電流変動は逆起電力（レンツの法則）を発生させ急激な電流変化を抑制します。フェライト材は高周波での渦電流損失を低減し、平滑化やノイズ抑制に有効です。
主な特長
- kHz〜MHz帯域での高い透磁率と低いコア損失
- 実装面積の制約がある回路向けのコンパクトで軽量な構造
- 騒音環境での有効なEMI抑制
- フェライトコアにより高いインダクタンス値を達成可能
- ニス、エポキシ等の封止や各種実装オプションあり
用途
- スイッチング電源（SMPS）および電圧調整システム
- 通信機器のフィルタリングおよびEMI対策
- 車載電子機器（ECU、インフォテインメント、EV制御ユニット）
- 産業用オートメーション：モータードライブ、PLC、制御回路
- 再生可能エネルギー用インバータ（太陽光、風力）
- ノイズ制御を要する民生機器（スマートフォン、ノートPC、LEDドライバ）
長所と短所
- 長所：高周波での良好な性能、コア損失の低減、コンパクト性、効果的なEMI抑制
- 短所：高DCバイアスでの飽和（インダクタンス低下）の可能性、極端な高周波での材料依存損失、過酷環境での機械的脆弱性、強バイアス時の非線形特性
トラブルシューティング
- 高電流でインダクタンスが低下または発熱する場合はコア飽和を確認
- EMI性能改善のためPCB配置や接地を確認
- LCRメータでインダクタンスとDCRを測定し仕様を確認
- コアにひび割れや機械的損傷がないか点検し、必要なら交換
- サーマルイメージングでホットスポットを検出し熱特性を確認
技術資料（要約）
項目：フェライトコイルインダクタ
線材：エナメル銅線
線径：0.8 mm（AWGオプションあり）
巻線方式：単層ラウンドまたは区画巻き
コア材質：フェライト（磁性棒）
実装長さ：8 mm
封止：ニス、エポキシ、コーティング（オプション）
実装方式：スルーフットまたはカスタム
電気的仕様（典型値）
インダクタンス範囲：0.1 µH～100 µH（カスタマイズ可）
インダクタンス許容差：±2%、±5%、±10%
直流抵抗（DCR）：設計によりカスタム
Q値：高、対象周波数に最適化
自己共振周波数：高、用途依存
動作周波数：kHz～MHz帯域
定格電流：設計ごとに定義（DCバイアスと飽和を考慮）
絶縁抵抗：≥100 MΩ
フェライトコイルインダクタの選定方法（要点）
- まず必要なインダクタンス値と動作周波数帯を定義する
- 飽和を避けるため最大電流とDCバイアスを考慮する
- 動作周波数に適したフェライト材料を選びコア損失を最小化する
- 車載・産業用途では温度安定性を確認する
- コンパクト設計のためにサイズとパッケージを評価する
- I²R損失と発熱を抑えるため低DCRを確保する
- EMIに敏感な用途ではシールド仕様を検討する
- 実環境でプロトタイプ試験を行い性能を確認する
計算と設計上のヒント（要約）
初期設計にはインダクタンス係数 A_L を使用：L = A_L × N²（L は nH、N は巻数）。精度を高めるには磁気回路のリラクタンスモデルを適用：ℛ = l / (μ0 × μr × A) および L = N² / ℛ_total、エアギャップのリラクタンスを含めること。DCバイアス、周波数依存の透磁率、広いエアギャップでのフリンジ効果を設計で考慮する。
仕様 / 技術仕様
- モデル：WL0710
- コア材質：フェライト（磁性棒）
- 巻線：エナメル銅線、単層または区画巻き
- 標準線径：0.8 mm（AWGオプションあり）
- 実装長さ：8 mm
- 封止：ニス、エポキシ、コーティング（オプション）
- 実装：スルーフットまたはカスタム
- インダクタンス範囲：0.1 µH～100 µH（カスタマイズ可）
- 許容差：±2%、±5%、±10%
- DCR：カスタム可能
- Q値：高
- 動作周波数：kHz～MHz
- 自己共振周波数：高
- 定格電流：設計により定義
- 絶縁抵抗：≥100 MΩ
