フェライトインダクタ WL1230

フェライト磁心巻高周波

製品概要

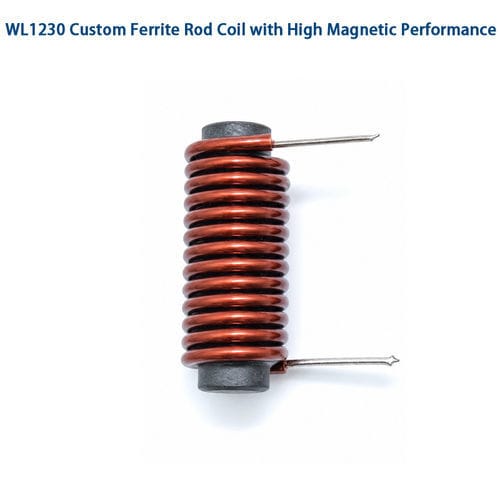

ロッドコアフェライトコイル WL1230 は、受信、電磁結合、周波数依存の用途向けに設計されたコンパクトなインダクティブ部品です。フェライト棒コアと高精度なエナメル銅巻線を組み合わせ、PCBやモジュールの限られた実装面積で高いインダクタンスと優れた磁気結合を実現します。

重要ポイント
性能はフェライト材料、コア寸法、巻き数、線径、および回路整合に依存します。WL1230 は産業用途、自動車、通信システムで求められる周波数帯や感度に合わせて最適化可能です。材料、巻線、寸法、電気仕様のカスタマイズにより OEM 要件に対応します。

特長

• 磁束を集中させる高い磁気透磁率によりインダクタンスを向上
• 30 mm のコンパクトなフットプリントで実装スペースを節約
• 安定した電気特性を実現する高精度エナメル銅巻線
• 想定される kHz〜MHz 帯域で高い Q 値
• バーニッシュ、エポキシ、保護コーティングのオプション

用途

• AM アンテナおよび受信機フロントエンド
• RF／無線システム、RFID リーダーおよび識別システム
• 無線センサー、IoT ノード、スマートメーター
• 自動車電子（キーレスエントリー、TPMS、制御モジュール）
• 産業用制御システム、センサー、計測機器
• 通信機器および医療用電子機器（適用に応じて）

利点
空芯型に比べ高い感度と磁気結合を提供し、対象周波数帯での電磁損失を低減し、モダンなモジュールに適したコンパクトな形状を実現します。

欠点
フェライト材料は脆く、機械的衝撃に弱い点や、磁気特性が温度に依存する点に注意が必要です。厳密な巻線精度と品質管理が必要で、製造コストに影響する場合があります。

トラブルシューティングと一般的な問題

• インダクタンスが低い — 巻数、線径、コアの損傷を確認してください。
• 受信感度が低い — コイルの向き、回路整合、外部干渉を点検してください。
• 直流抵抗が高い — 巻線品質と接続部を点検してください。
• 温度によるドリフト — 使用温度範囲に適したフェライトを選定してください。
• 機械的損傷 — 破損がないか確認し、損傷コアは交換してください。
• 生産ばらつき — 厳格な製造公差と検査を実施してください。

製品説明（表）
Item | Description
フェライトコイルインダクタ | エナメル銅線
線径 | 約0.3 mm（AWG オプションあり）
巻線タイプ | 単層ラウンドまたはセクション巻き、精密巻線
コア材質 | フェライト棒（周波数により MnZn または NiZn）
フットプリント長 | 30 mm（標準；カスタマイズ可）
封止 | バーニッシュ、エポキシ、保護コーティング（オプション）
取り付け | スルーホールまたはカスタム取り付け対応

電気仕様（標準）
Parameter | Description
Inductance range | 0.1 µH – 100 µH（カスタマイズ可）
Inductance tolerance | ±2%, ±5%, ±10%
DC Resistance (DCR) | 設計により指定（カスタマイズ可）
Q Factor | 高、選定周波数帯に最適化
Self-resonant frequency | 用途依存、設計で選定可能
Operating frequency | kHz〜MHz 帯域
Rated current | カスタム設計に準ずる
Insulation resistance | ≥100 MΩ

設計と選定の注意
動作周波数と温度要件に基づきフェライト種（MnZn と NiZn）を選定してください。コアの長さ／直径、目標インダクタンス、許容差、機械的制約を考慮し、量産前にプロトタイプ試験および回路整合を推奨します。

特性 / 技術仕様

• 型番：WL1230（ロッドコアフェライトコイル）
• コア材質：フェライト棒（MnZn または NiZn）
• 導線：エナメル銅線（標準）
• 線径：約0.3 mm（AWG オプションあり）
• 巻線：単層ラウンドまたはセクション、精密巻線
• フットプリント長：30 mm（標準；カスタマイズ可）
• 封止オプション：バーニッシュ、エポキシ、保護コーティング
• 取り付け：スルーホールまたはカスタム
• インダクタンス範囲：0.1 µH – 100 µH（カスタマイズ可）
• インダクタンス許容差：±2%, ±5%, ±10%
• 動作周波数：kHz〜MHz
• Q 値：高（周波数ごとに最適化）
• DC 抵抗および定格電流：カスタム設計に準拠
• 絶縁抵抗：≥100 MΩ
