エアインダクタ WL 1308空気コア高周波短波
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 空気コア, エア
- 電気的特性
- 高周波, 短波, RF
- 構造
- SMD, SMT, 小型, スルー ホール タイプ, 薄物
- 応用
- 電子機器用, EMI フィルタリング, 通信用途, RFI抑制用, ワイヤレス充電
- その他の特徴
- オーダーメイド, 銅製ワイヤー, エナメル丸銅線, モールド, エポキシ樹脂内
詳細
製品概要

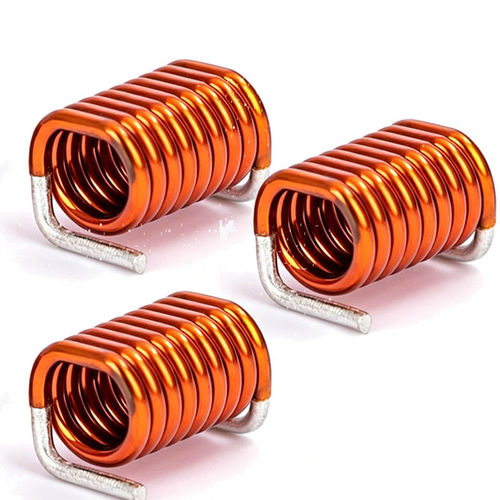

SMDエアコアコイル WL 1308 は、磁性コアを持たない空心（エアコア）と細いエナメル銅線の巻線で構成された表面実装インダクタです。高周波用途向けに設計され、安定したインダクタンス、高いQ値、コア損失のない動作を提供します。主な用途はRFフロントエンド、無線モジュール、IoT機器、ワイヤレス充電、医療用精密機器などです。
主な特長
製品詳細 — 小型SMDエアコアコイル
精密な巻線技術で製造されるWL 1308は、小型SMDパッケージで低損失特性を発揮します。エアコア構造により飽和を防ぎ、高周波での特性が向上します。複数のインダクタンス値、線径、封止剤、パッケージ寸法のオプションがあり、PCB実装や自動搭載に対応します。
データシート（部品／機械的）
項目 — 説明
SMDエアコアコイル — エナメル銅線
線径 — 0.1 mm（AWGオプションあり）
巻線タイプ — 単層円形または区分巻線
コア材料 — 空気（非磁性）
フットプリント長 — 10–15 mm
封止／コーティング — ワニス、エポキシ、コーティング（オプション）
取り付け — 表面実装（SMT）、要求に応じてスルーホール対応可
電気的仕様（典型）
パラメータ — 説明
インダクタンス範囲 — 0.1 µH – 100 µH（カスタマイズ可）
インダクタンス公差 — ±2%、±5%、±10%
直流抵抗（DCR） — 設計に依存（カスタム可）
Q値 — 高、指定周波数帯域向けに最適化
自己共振周波数 — 高、用途依存
動作周波数 — kHz〜MHz帯域
定格電流 — 設計ごとに指定
絶縁抵抗 — ≥100 MΩ
動作原理
コイルは電磁誘導により動作します：巻線に流れる交流が空間中に磁場を生成します。磁性コアがないため飽和やコア損失が発生せず、高周波で安定した動作が可能です。インダクタンスは信号のフィルタリング、インピーダンス整合、RF回路における小容量のエネルギー貯蔵に使用されます。
産業用途
利点と欠点
製造上の注意とトラブルシューティング
選定方法
動作周波数と整合要件に基づきインダクタンスを選択してください。Q値、DCR、定格電流、物理サイズ、フットプリントを考慮し、自己共振周波数、熱条件、機械許容差を確認します。OEM向けにはカスタマイズ、RoHS対応、電気試験、トレーサビリティを確認してください。
梱包・取り扱いで避けるべき点
特性 / 技術仕様
SMDエアコアコイル WL 1308 は、磁性コアを持たない空心（エアコア）と細いエナメル銅線の巻線で構成された表面実装インダクタです。高周波用途向けに設計され、安定したインダクタンス、高いQ値、コア損失のない動作を提供します。主な用途はRFフロントエンド、無線モジュール、IoT機器、ワイヤレス充電、医療用精密機器などです。
主な特長
- エアコア設計：磁気飽和やコア損失による歪みがない
- 高Q値と低直流抵抗でRF/高周波動作に適合
- 安定したインダクタンス値と良好な熱安定性
- 細線巻線技術により線径やインダクタンスを選択可能
- 自動SMT実装に対応するコンパクトなSMDフットプリント
- 精密なRF回路向けの高速な信号応答と良好な線形性
- OEM/ODMでのカスタマイズ対応
製品詳細 — 小型SMDエアコアコイル
精密な巻線技術で製造されるWL 1308は、小型SMDパッケージで低損失特性を発揮します。エアコア構造により飽和を防ぎ、高周波での特性が向上します。複数のインダクタンス値、線径、封止剤、パッケージ寸法のオプションがあり、PCB実装や自動搭載に対応します。
データシート（部品／機械的）
項目 — 説明
SMDエアコアコイル — エナメル銅線
線径 — 0.1 mm（AWGオプションあり）
巻線タイプ — 単層円形または区分巻線
コア材料 — 空気（非磁性）
フットプリント長 — 10–15 mm
封止／コーティング — ワニス、エポキシ、コーティング（オプション）
取り付け — 表面実装（SMT）、要求に応じてスルーホール対応可
電気的仕様（典型）
パラメータ — 説明
インダクタンス範囲 — 0.1 µH – 100 µH（カスタマイズ可）
インダクタンス公差 — ±2%、±5%、±10%
直流抵抗（DCR） — 設計に依存（カスタム可）
Q値 — 高、指定周波数帯域向けに最適化
自己共振周波数 — 高、用途依存
動作周波数 — kHz〜MHz帯域
定格電流 — 設計ごとに指定
絶縁抵抗 — ≥100 MΩ
動作原理
コイルは電磁誘導により動作します：巻線に流れる交流が空間中に磁場を生成します。磁性コアがないため飽和やコア損失が発生せず、高周波で安定した動作が可能です。インダクタンスは信号のフィルタリング、インピーダンス整合、RF回路における小容量のエネルギー貯蔵に使用されます。
産業用途
- RF通信モジュール、アンテナ、RFアンプ
- ワイヤレス充電パッドおよびエネルギー伝送システム
- IoTモジュール、Bluetooth/Wi‑Fi/GPS、ウェアラブル機器
- 高周波フィルタ、インピーダンス整合、RFフロントエンド
- 医療電子機器および精密センサ
- 航空宇宙および自動車の高周波サブシステム（適合要件あり）
利点と欠点
- 利点：コア損失がない、高Q、安定したインダクタンス、HFでの直線性、コンパクトなSMD形状
- 欠点：フェライトコアに比べてインダクタンス密度が低い（高インダクタンスには巻数やサイズ増が必要）、電力用途でのエネルギー蓄積が少ない、近傍磁場の影響を受けやすい
製造上の注意とトラブルシューティング
- インダクタンスの不安定：巻数、巻線損傷、はんだ不良を確認
- 過熱：定格電流、線径、PCBの熱設計を確認
- RF干渉：間隔と配向を維持し、PCBレイアウトを最適化して相互結合を低減
- 機械的損傷：搬送やSMT実装時の保護を行い、適切な包装とピックアンドプレース設定を使用
- はんだ不良：適切なリフロープロファイル、パッド設計、PCB清浄を確保
- 誤選定：試作で周波数応答とインピーダンス整合を検証
選定方法
動作周波数と整合要件に基づきインダクタンスを選択してください。Q値、DCR、定格電流、物理サイズ、フットプリントを考慮し、自己共振周波数、熱条件、機械許容差を確認します。OEM向けにはカスタマイズ、RoHS対応、電気試験、トレーサビリティを確認してください。
梱包・取り扱いで避けるべき点
- 機械的保護不足 — 変形を防ぐため発泡材や内装保護を使用
- 湿気対策不足 — 真空梱包や防湿袋で酸化・はんだ付け不良を防止
- リール間隔不適切 — SMTピックアンドプレース用の標準リールを使用
- ESD対策なし — 帯電防止包装を使用
- ラベリング不備 — 部品番号、インダクタンス、数量、ロット情報を明記
特性 / 技術仕様
- モデル: WL 1308
- コア: 空気（非磁性）
- 導体: エナメル銅線
- インダクタンス範囲: 0.1 µH – 100 µH（カスタマイズ可）
- インダクタンス公差: ±2%、±5%、±10%
- 線径: 典型 0.1 mm（AWGオプション）
- 巻線タイプ: 単層または区分巻線
- フットプリント長: 10–15 mm（典型）
- 動作周波数: kHz〜MHz
- Q値: 高（用途依存）
- 自己共振周波数: 高（用途依存）
- 定格電流: 設計により指定
- 絶縁抵抗: ≥100 MΩ
- 封止: ワニス、エポキシ、コーティング（オプション）
- 取り付け: 表面実装（SMT）、必要に応じてスルーホール/カスタム対応
