鉄核製コイル WL80125

DC高圧電流Oリング

概要

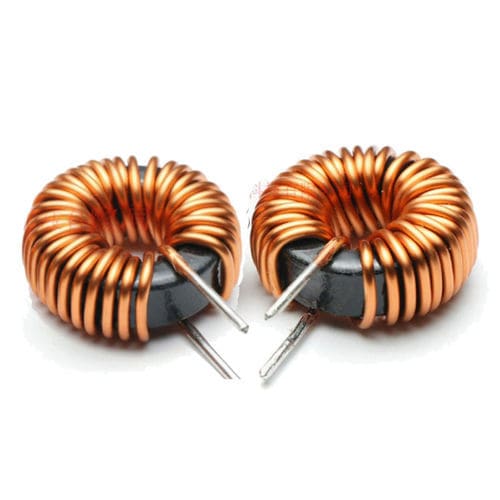

Sendustトロイダルコイル WL80125は、Sendust（Fe‑Si‑Al）粉末金属製のトロイダルコアとエナメル銅線の精密巻線を用いた電気インダクタです。Sendustコアはコア損失が小さく飽和磁束密度が高く、DCバイアスや温度変動下でのインダクタンス安定性に優れるため、WL80125は中〜高電流の電力変換やフィルタ用途に適しています。

主な特長

• Sendust（Fe‑Si‑Al）トロイダル粉末コア
• 広いインダクタンス範囲（1 µH – 10 mH）
• 低いコア損失と高い飽和磁束密度
• 温度およびDCバイアスに対するインダクタンス安定性
• 外部磁束漏れの少ないコンパクトなトロイダル形状
• 信頼性の高い絶縁を確保するエナメル銅線巻線

代表的な用途

• スイッチング電源およびレギュレータ
• DC–DCコンバータ
• EMI/RFIフィルタおよびノイズ抑制回路
• 太陽光インバータや再生可能エネルギー機器
• 産業用電源機器およびモータードライブ
• 車載電力電子機器およびバッテリーチャージャー
• UPSおよびその他の電力変換システム

利点

• 多くのフェライトインダクタより高い飽和磁束密度により高電流を扱える
• 一般的なスイッチング周波数でのコア損失が小さく効率を向上
• トロイダル形状により外部磁束漏れが低減
• 産業環境での使用に適した良好な熱安定性と機械的耐久性

欠点

• 同等のインダクタンスのフェライト製品より大きいまたは重い場合がある
• 材料および製造（粉末コア、精密巻線）にかかるコストが高くなる可能性がある
• トロイダル巻線は特定の構成で手間がかかる場合がある

主なパラメータ

• コア材質：Sendust（Fe‑Si‑Al）
• インダクタンス範囲：1 µH – 10 mH
• 定格電流：1 A – 50 A
• 飽和電流：最大約80 A（モデル依存）
• 動作周波数：約10 kHz – 300 kHz
• 動作温度：-40°C〜+125°C
• 絶縁／巻線：エナメル銅線
• コア形状：トロイダル（漏れ磁束低減）

技術仕様

• モデル：WL80125
• コア：Sendust（Fe‑Si‑Al）
• インダクタンス：1 µH – 10 mH（巻数と形状に依存）
• 定格電流：1–50 A（用途に依存）
• 飽和電流：最大約80 A
• 周波数範囲：10–300 kHz（典型）
• 温度範囲：-40°C〜+125°C
