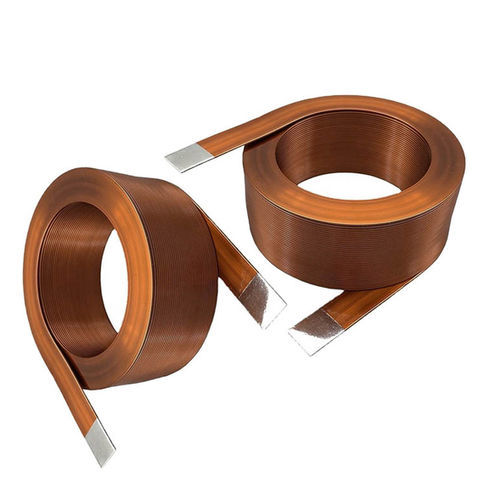

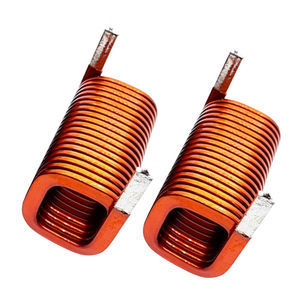

空気コアコイル WL5058

絶縁高周波RF

概要
WL5058 フラットワイヤコイルは、フラット（矩形）形状のエナメル銅導体で製造された電磁巻線です。形状により巻線空間内の銅充填率が高まり、電気効率と熱放散が向上します。WL5058 はコンパクトな誘導素子を必要とする産業用途向けで、取り付け方法や被覆のカスタマイズが可能です。

主な製品情報
フラット導体はターン間の空隙を減らし、導体の接触面積を増加させるため、丸線巻線に比べて直流抵抗を低減します。WL5058 は寸法、インダクタンス、抵抗、動作温度、取り付けタイプなどを用途に応じて指定できます。

技術データ（構成および機械的）
項目：説明
フラット巻線コア：エナメル銅線
線径：0.45 mm（AWG オプションあり）
巻線タイプ：単層ラウンドまたはセクション巻き
コア材質：空気（非磁性）、銅導体
フットプリント長さ：5 mm
被覆：任意のバーニッシュ、エポキシ、コーティング
取り付け：スルーホール / カスタム

電気仕様（代表値）
パラメータ：説明
インダクタンス範囲：0.1 µH – 100 µH（カスタマイズ可能）
インダクタンス許容差：±2%、±5%、±10%
直流抵抗（DCR）：例 27ターンで 25 Ω
Q 値：高、周波数帯に最適化
自己共振周波数：用途依存、通常高い
動作周波数：kHz〜MHz 帯域
定格電流：設計により指定
絶縁抵抗：≥100 MΩ

フラットコイルの動作原理
導体に電流が流れると電磁誘導により磁場が発生します。フラット形状は銅の充填を増やし空隙を減らすため、磁気効率が向上し損失が低減、熱放散が改善します。モータ、トランス、ソレノイド、高周波インダクタ回路に適しています。

特長

• 銅充填率が高く効率が向上
• 直流抵抗が低く損失を低減
• 狭い取り付けスペースに適したコンパクト形状
• 熱放散が改善
• 体積当たりの磁場生成が高い
• 許容電流が向上
• 巻線形状が安定し性能再現性が高い
• 電磁ノイズや振動を低減
• 高周波設計を含む広い周波数帯に対応
• 環境保護のためバーニッシュ、エポキシ、コーティング対応

用途

• 電動機およびモータ制御システム（EV用途を含む）
• インバータや電源向けのトランス・電力インダクタ
• ソレノイド、リレー、電磁アクチュエータ
• 自動車用電子機器（インジェクタ、アクチュエータ、充電システム）
• 産業用自動化、バルブ、ロボット機器
• エネルギー変換・蓄電システム（インバータ、コンバータ）
• コンパクトなインダクタやアクチュエータを必要とする医療機器
• RF・通信回路、航空宇宙向け電子機器、家電

利点と欠点
利点

• 巻線空間の有効利用により体積あたり性能が向上
• 抵抗低下により発熱を抑制
• 同等の電気機能で部品の小型化を実現
• 熱特性が改善され寿命が延びる
• 多くの設計で振動や電磁放射が低減

欠点

• 製造に専門の巻線設備が必要
• 一般に丸線コイルより単価が高い
• 曲げや不適切な取扱いで絶縁が損なわれるリスク
• 構造がコンパクトなためフィールド修理が難しい場合がある

トラブルシューティング

• 過熱：定格電流、冷却、供給電圧を確認
• 絶縁破損：被覆の状態を点検し過度な曲げを避ける
• 磁力低下：電圧、接続、巻線の連続性を確認
• ノイズや振動：取り付けを確認し電源を安定化
• 短絡：汚染や絶縁損傷を点検
• 断線：はんだ付けや導線の完全性を点検

FAQ - 主要ポイント

• フラットコイルとは？ — 平坦/矩形導体で巻かれた電磁巻線で、銅充填率と熱・電気特性を向上させるものです。
• 主な利点 — スペース効率、低い DCR、高い電流容量、改善された熱特性。
• 一般的な用途 — モータ、トランス、インダクタ、ソレノイド、電力電子機器、RF 回路。
• カスタマイズ — インダクタンス、抵抗、線径、絶縁、取り付け、被覆は用途に合わせて調整可能です。

仕様（概要）

• モデル：WL5058
• 導線コア：エナメル銅
• 代表的な線径：0.45 mm
• 巻線：単層ラウンドまたはセクション
• コア：空気（非磁性）
• フットプリント長：5 mm
• 被覆：バーニッシュ / エポキシ / コーティング（オプション）
• 取り付け：スルーホール / カスタム
• インダクタンス：0.1 µH – 100 µH（カスタマイズ可能）
• 許容差：±2%、±5%、±10%
• 例 DCR：25 Ω（27 ターン）
• 動作周波数：kHz–MHz
• 絶縁抵抗：≥100 MΩ
