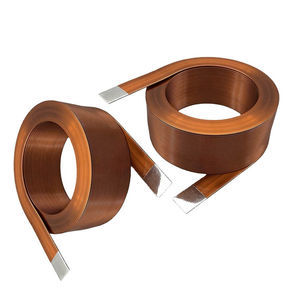

磁気コイル WL4751電磁式絶縁AC
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 磁気, 電磁式
- 電気的特性
- AC, DC, 絶縁, AC/DC
- 構造
- 軸方向, アキシャルリード
- 応用
- 電磁弁用
- その他の特徴
- 銅製, 銅製ワイヤー, エナメル丸銅線
詳細
概要

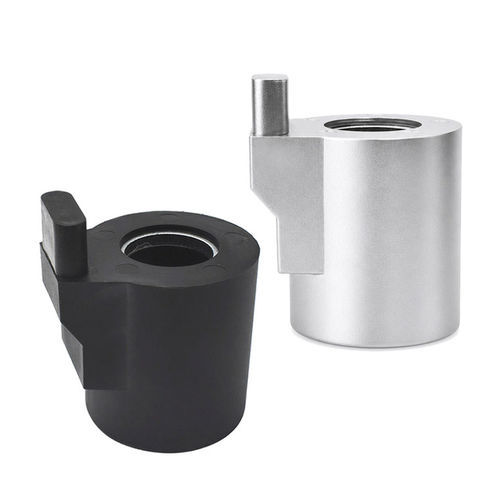

WL4751 電磁弁コイルは、電気エネルギーを磁力に変換して弁のプランジャを駆動し、液体や気体を制御する電磁アクチュエータです。AC/ DC仕様および各種電圧、出力、絶縁クラス、保護等級のカスタム対応が可能です。高品位銅線、精密巻線、厳格な品質管理により、安定した磁力、迅速な応答、低消費電力、長寿命を実現します。
動作原理
コイルは磁心に絶縁銅線を巻いた構造です。通電すると巻線に電流が流れ磁場が発生し、プランジャ/アーマチュアを引き付けて弁のシーリング要素を移動させ、開閉または流量調整を行います。設計・性能に影響する主な要素は以下の通りです：
基本特性
産業用途に適したコンパクト設計で高い電磁効率を有します。連続運転または間欠運転に対応し、バルブ管径や使用環境、性能要件に合わせたカスタム設計が可能です。典型的な特長は安定した磁力、迅速な応答、優れた耐久性です。
製品データシート
Brand: Weilong Technology
Model Number: WL4751
Rated Voltage: DC or AC available
Rated Power (W): Custom
Service Life: 100 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Copper Coil
Lead Wire Length (mm): 200
Install Style: TBD
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: F (155°C)
Hi-Pot Test: AC 600V 50/60Hz 1 s
DC Resistance: 134 Ω
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
RoHS Compliance: Yes
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 500000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen
用途
利点
欠点
トラブルシューティング（一般的な故障）
技術仕様
WL4751 電磁弁コイルは、電気エネルギーを磁力に変換して弁のプランジャを駆動し、液体や気体を制御する電磁アクチュエータです。AC/ DC仕様および各種電圧、出力、絶縁クラス、保護等級のカスタム対応が可能です。高品位銅線、精密巻線、厳格な品質管理により、安定した磁力、迅速な応答、低消費電力、長寿命を実現します。
動作原理
コイルは磁心に絶縁銅線を巻いた構造です。通電すると巻線に電流が流れ磁場が発生し、プランジャ/アーマチュアを引き付けて弁のシーリング要素を移動させ、開閉または流量調整を行います。設計・性能に影響する主な要素は以下の通りです：
- 巻線の巻数
- 銅線の直径と品質
- 入力電圧と電流値
- 磁性材料の品質と磁回路設計
- エアギャップの設計
- 動作温度とデューティサイクル
基本特性
産業用途に適したコンパクト設計で高い電磁効率を有します。連続運転または間欠運転に対応し、バルブ管径や使用環境、性能要件に合わせたカスタム設計が可能です。典型的な特長は安定した磁力、迅速な応答、優れた耐久性です。
製品データシート
Brand: Weilong Technology
Model Number: WL4751
Rated Voltage: DC or AC available
Rated Power (W): Custom
Service Life: 100 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Copper Coil
Lead Wire Length (mm): 200
Install Style: TBD
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: F (155°C)
Hi-Pot Test: AC 600V 50/60Hz 1 s
DC Resistance: 134 Ω
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
RoHS Compliance: Yes
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 500000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen
用途
- 空気圧バルブおよび空圧制御システム
- 油圧バルブおよび油圧機器
- 水・流体制御システム（ポンプ、ろ過、灌漑）
- ガス制御システム
- 医療機器・ラボ機器
- 自動車システム（燃料、トランスミッション、ブレーキ、排出制御）
- 産業用自動化、ロボット、OEM機器
利点
- 高速応答と信頼性の高いスイッチング
- コンパクトで簡易な電気制御
- 適切に仕様決定された場合の低消費電力
- 電圧、サイズ、出力、環境保護のカスタム対応が可能
欠点
- 熱設計不良や電圧不整合は過熱や寿命低下を招く可能性がある
- 主にオン/オフ制御であり、精密な比例制御は追加の電子回路が必要
トラブルシューティング（一般的な故障）
- コイルが作動しない：電源、配線、コイルの導通、接続を確認
- 磁力が弱い：電圧、コイル仕様、磁性部品、エアギャップを確認
- 過熱：過電圧、定格デューティを超えた連続運転、放熱不足が原因の可能性
- バルブ作動遅延：機械的摩擦、汚染、磁力低下を点検
- 短絡故障：絶縁損傷や湿気侵入が原因のことがある
技術仕様
- Brand: Weilong Technology
- Model: WL4751
- Voltage: AC or DC (custom available)
- Material: Copper coil with F-class insulation (155°C)
- DC Resistance: 134 Ω
- Lead wire length: 200 mm
- Service life: ~100,000 cycles (typical)
- Hi-Pot: AC 600V 50/60Hz 1 s
- Operating temperature: -10°C to 100°C
- Duty cycle: 1–100%
- Certifications: CE, RoHS, ISO9001
- MOQ: 1000 pcs; Supply ability: 500000 pcs/week
- Warranty: 1 year; Typical delivery: 30 days; Port of loading: Shenzhen
