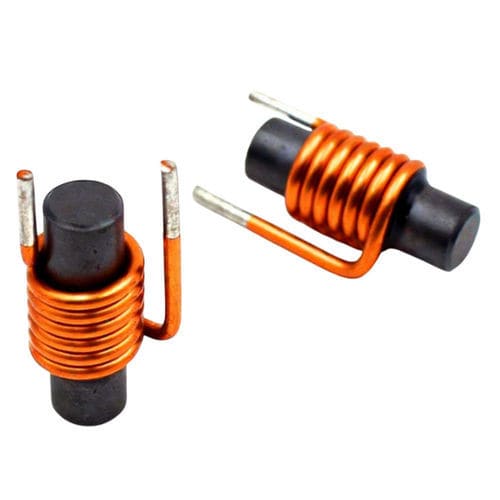

フェライトインダクタ WL0625

フェライト磁心巻高周波

概要
WL0625 フェライトコアインダクタは、コンパクトなパッケージで安定したインダクタンスと低いコア損失を提供します。広い温度範囲での連続動作に対応し、高周波スイッチングやEMI抑制に適しています。代表的な用途は、スイッチング電源、DC–DC コンバータ、ノイズフィルタです。

構造と材料
絶縁エナメル銅線をフェライト磁性コアに巻線し、インダクタンスを高めつつ渦電流損失を最小化しています。フェライトの低導電性により高周波での発熱を抑え、EMI 特性が向上します。

形状とカスタマイズ

• 提供形状：トロイダル、ロッド型、ドラムコア、その他カスタム形状
• カスタマイズ項目：インダクタンス値、定格電流、機械寸法、公差、実装方式（ラジアル / SMD）

用途

• スイッチング電源およびDC–DC コンバータ（スイッチング時のエネルギー貯蔵）
• EMI フィルタおよびノイズ抑制回路
• 家電製品（テレビ、ノートPC、モバイル端末）
• 産業機器およびモータ制御システム
• 自動車用電子機器（エンジン制御、照明モジュール）
• 通信機器（ルーター、RF モジュール、ネットワーク機器）
• 太陽光インバータやバッテリーチャージャーなど、効率的な電力変換が必要な機器

製品詳細
電力変換および信号処理システムへの組み込みを想定した OEM フェライトコアインダクタ。コンパクトな構造と設計の柔軟性により、自動車・産業・コンシューマ用途への適用が可能で、電磁放射を抑えつつ量産に適した設計です。

製品データシート
電気仕様
パラメータ 記号 値 単位
インダクタンス L 1 µH – 1000 µH µH
公差 ±L ±10% / ±20%
定格電流 Ir 0.1 – 5 A
直流抵抗 DCR 0.01 – 5 Ω
コア材料 Ferrite
動作温度 -40 ～ +125 °C

機械仕様
パラメータ 値
コアタイプ Ferrite Core
構造 ラジアル / SMD
線材 絶縁エナメル銅線
絶縁 ポリエステルコーティング
取り付け PCB

長所 / 短所

• 長所：高い磁気透磁率によりコンパクトで高インダクタンスの設計が可能。渦電流損失が小さく高周波での発熱が低減。EMI 特性の改善。量産に適したコスト性。
• 短所：フェライトコアは脆く機械的衝撃に弱い。いくつかの金属コアに比べ飽和磁束密度が低く、高電流用途では制約がある。

技術仕様

• 型番：WL0625
• インダクタンス範囲：1 µH – 1000 µH
• 公差オプション：±10%、±20%
• 定格電流範囲：0.1 A – 5 A
• 直流抵抗（DCR）：0.01 Ω – 5 Ω
• コア材料：Ferrite
• 構造タイプ：Radial, SMD
• 線材：エナメル銅線
• 絶縁：ポリエステルコーティング
• 取り付け：PCB
• 動作温度：-40 °C ～ +125 °C
