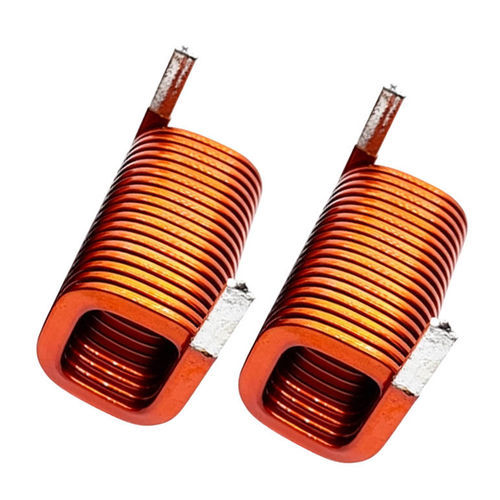

空気コアコイル WL3049

高周波RF低損失

概要
フラット銅コイルは、平坦（矩形またはリボン状）の銅導体をコイル形状、スパイラル、または多層に巻回して構成される電気部品です。フラット銅コイルは、従来の丸線コイルに比べて表面積が大きく抵抗が低いため、効率、放熱、および電流容量が向上します。寸法・形状・インダクタンス値をカスタマイズ可能で、保護用にニス、エポキシなどのコーティングを施せます。

主な用途

• ワイヤレス充電システム（スマートフォン、ウェアラブル、EVワイヤレス充電）
• パワーエレクトロニクス：DC-DCコンバータ、インバータ、スイッチング電源
• RFシステムおよび高周波用トランス
• 車載電子機器：オンボード充電器、バッテリ管理システム、EV用パワーエレクトロニクス
• 医療用電子機器：画像診断、監視・精密機器
• 産業用オートメーション：センサー、制御機器、ロボット、IoT/Industry 4.0機器
• 再生可能エネルギー：太陽光インバータ、エネルギー蓄電用コンバータ

製品データシート
Compact Flat Copper Coil | 説明：エナメル銅リボン
導線直径 | 0.20（AWGオプションあり）
巻線種別 | 単層のラウンドまたはセクショナル巻線
コア材料 | 空気（非磁性）
実装長さ | 15 mm
封止 | ニス、エポキシ、その他コーティング（オプション）
取り付け | スルーホール / カスタム

電気的仕様（典型値）
インダクタンス範囲 | 0.1 µH – 100 µH（カスタマイズ可）
インダクタンス公差 | ±2%、±5%、±10%
直流抵抗（DCR） | 例：5.5ターンで14 Ω
Q因子 | 高、周波数帯に最適化
自己共振周波数 | 高、用途依存
動作周波数 | kHz～MHz帯域
定格電流 | 設計によりカスタム
絶縁抵抗 | ≥100 MΩ

動作原理
フラット銅コイルは電磁誘導で動作します：コイルに流れる電流が磁場を発生し、エネルギーを蓄え伝達し、隣接導体に電流を誘起します。平面導体形状は表面積を増やし交流抵抗（スキン効果・近接効果）を低減するため、高周波・大電流用途に適しています。

フラット銅コイルの特徴

• 銅の断面積が大きく直流抵抗が低い
• 表面積増加により放熱性が向上
• 薄型・低プロファイルで省スペースに組み込み可能
• 高い電力密度と機械的安定性
• 寸法、形状、インダクタンス値のカスタマイズが可能

利点

• 電気効率の向上（DCR低下）
• 熱性能の改善と動作温度の低下
• 高周波域での性能向上（スキン・近接損失の低減）
• 大電流に対応する電流容量と電力密度の向上
• 自動化された精密製造に適し一貫性を確保

制約 / 欠点

• 製造はより複雑で、丸線コイルに比べてコストが高くなる傾向がある
• フラット導体は柔軟性が低く、一部の巻線形状が難しい
• 寄生要素を避けるために専用の巻線/成形装置と慎重な設計が必要
• 設計不良や不適切な絶縁処理は不均一な磁界や信頼性問題を引き起こす可能性がある

トラブルシューティング

• インダクタンスが小さい：物理的損傷、設計誤り、EMI源を確認
• 過熱：許容電流、冷却、取り付けおよび熱設計を確認
• 効率低下：接続部、酸化、高周波損失を点検
• 開放回路：導通を測定し、断線やはんだ不良を検出
• 短絡：巻線間の絶縁を確認し、内部短絡があれば交換または再巻線
• EMC問題：シールド追加または干渉元からの距離確保

選定と設計ガイド

• まず電気仕様を定義する：インダクタンス、DCR、最大電流、電圧、および動作周波数
• 連続運転のための熱設計および熱管理要件を評価する
• 実装スペースと取り付けオプション（スルーホール/カスタム）を確認する
• 環境条件（温度、湿度、振動）および必要な防護コーティングを考慮する
• 特定のインダクタンス/サイズ/電流定格が必要な場合は、製造者の品質データおよびカスタマイズオプションを要求する
• コストと性能のバランスを取り、カスタム設計は納期と単価を増加させる可能性がある

仕様 / 技術特性

• 型番：WL3049
• 導体：エナメル銅フラット/リボン
• 導線直径：0.20 mm（AWGオプションあり）
• 巻線：単層ラウンドまたはセクショナル巻線
• コア材料：空気（非磁性）
• 実装長さ：15 mm
• 封止：ニス / エポキシ / コーティング（オプション）
• 取り付け：スルーホールまたはカスタム
• インダクタンス範囲：0.1 µH – 100 µH（カスタマイズ可）
• インダクタンス公差：±2%、±5%、±10%
• DCR例：14 Ω（5.5ターン時）
• 動作周波数：kHz～MHz
• 絶縁抵抗：≥100 MΩ
• 定格電流：カスタム設計により決定
