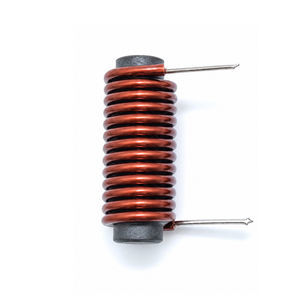

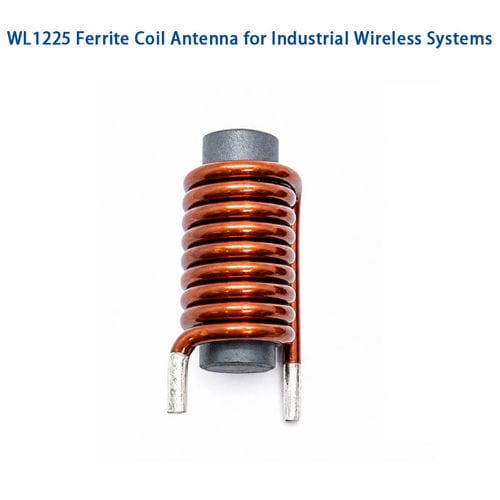

フェライトインダクタ WL1225

フェライト磁心磁気RF

製品概要
高透磁率フェライトコアと精密な被覆銅線巻線を採用したフェライトコイルアンテナ。産業用途のコンパクトな実装向けに設計されており、ワイヤアンテナに比べて高い磁気感度と統合の容易さを提供します。インダクタンス、動作周波数帯、巻線タイプ、取り付け方式のカスタマイズが可能で、AM受信機、RFIDリーダー、IoTセンサー、ナビゲーションモジュール、産業用監視機器に適しています。

動作原理
アンテナはRF磁束をフェライトコアに集中させ、変化する磁束が銅巻線に電圧を誘起します。フェライトコアは実効透磁率を高め、同等サイズの空芯コイルに比べLF〜MF信号での感度を向上させます。巻線とコアはインダクタンス回路を形成し、コンデンサで同調して目的周波数で共振させることが可能です。指向性のある磁気応答により干渉低減や配置最適化に有利です。

主な特徴

• ターゲット周波数帯に最適化された高い磁気感度とQ
• 実装面積が小さい（典型的な実装長25 mm）軽量設計
• 低消費電力で安定した電気特性
• 巻線設計、フェライト材、インダクタンス、取り付けのカスタマイズ対応
• 環境保護のためのオプション封止（ニス、エポキシ、コーティング）
• LF〜MF帯（kHz〜MHz）での運用に適合

用途

• AMラジオ受信機および携帯受信機
• RFIDリーダー、入退室管理、識別システム
• IoT機器：スマートメーター、環境センサー、低消費電力無線センサー
• 車載電子機器：スマートキー、TPMS、ナビゲーションモジュール
• 産業用オートメーション：無線センサー、監視、機械間通信
• 小型の民生用・業務用電子機器

製品データ（概要）
項目 — 説明
フェライトコイルインダクタ — 被覆銅線
線径 — 0.2 mm（AWGオプションあり）
巻線タイプ — 単層ラウンドまたはセクショナル（カスタム可能）
コア材質 — フェライト棒
実装長 — 25 mm
封止 — ニス、エポキシ、コーティング（オプション）
取り付け — スルーフットまたはカスタム取り付け

電気的仕様（代表値）
パラメータ — 説明
インダクタンス範囲 — 0.1 µH – 100 µH（カスタム可能）
インダクタンス公差 — ±2%、±5%、±10%
直流抵抗（DCR） — 線径と巻数に依存しカスタム設定
Q値 — 高Q、周波数帯に最適化
自己共振周波数 — 応用依存、通常は高い
動作周波数 — kHz〜MHz帯域
定格電流 — 設計に応じて指定
絶縁抵抗 — ≥100 MΩ

利点

• 非常にコンパクトな実装サイズで高感度
• 受信改善とノイズ低減に有利な指向性特性
• OEM向けの柔軟なカスタマイズ（コア、巻線、コネクタ、取り付け）
• 周波数最適化で高Qを実現

欠点

• 一部の広帯域アンテナに比べて帯域幅が狭い
• 性能はフェライト材の品質および正しい同調に大きく依存
• フェライトコアは脆く、機械的衝撃に弱い
• 近傍の金属物や不適切な配置に敏感

トラブルシューティング／よくある問題

• 受信不良 — 方向、コア損傷、巻数不足、同調不良を確認
• 周波数不一致 — インダクタンスと同調部品を検証
• 高ノイズ — シールド性を改善し干渉源から離す
• 感度低下 — 巻線品質やフェライト選定を点検
• 機械的損傷 — 組立・輸送時はフェライトコアを丁寧に取り扱う

追加の注意事項
WL1225シリーズは、産業用途の要件を満たすためにインダクタンス、フェライト材、線径、取り付け方式、およびコネクタ設計のOEMカスタマイズをサポートします。典型用途はAM受信、RFID、IoT、車載モジュールおよび産業用センサーです。

技術仕様

• 型番: WL1225
• コア: フェライト磁性棒
• 実装長: 25 mm
• 線材: 被覆銅線、標準径0.2 mm（他AWGオプションあり）
• 巻線: 単層ラウンドまたはセクショナル（カスタム可能）
• インダクタンス範囲: 0.1 µH – 100 µH（カスタム可能）
• 公差: ±2%、±5%、±10%
• 動作周波数: kHz〜MHz（同調可能）
• 絶縁抵抗: ≥100 MΩ
• 封止: ニス / エポキシ / コーティング（オプション）
• 取り付け: スルーフットまたはカスタム取り付け
• 定格電流 / DCR: カスタム設計により指定
