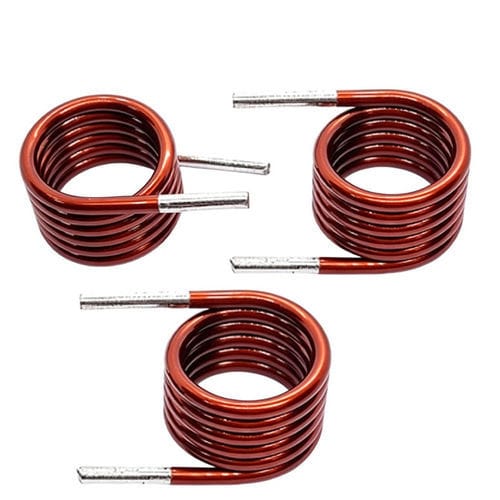

エアインダクタ WL1914

空気コア高周波短波

製品概要
空芯インダクタコイルは、磁性材料を用いずにエナメル銅線を巻き上げて形成される電子部品です。空気を磁路として利用するためコア損失や飽和を回避し、高周波領域で低損失のインダクタンスを提供します。用途例：無線通信、RF回路、アンテナ、フィルタ、発振回路、オーディオクロスオーバー、産業用電子機器など。

製品仕様
項目 - 説明
空芯インダクタコイル - エナメル銅線
線径 - 0.20 mm（AWGオプションあり）
巻線タイプ - 単層ラウンドまたは区分巻き
コア材料 - 空気（非磁性）
実装長 - 15 mm
被覆/封止 - バーニッシュ、エポキシ、コーティング（オプション）
取り付け - スルーホールまたはカスタム

電気的仕様（代表値）
インダクタンス範囲 - 0.1 µH ～ 100 µH（カスタマイズ可）
公差 - ±2%、±5%、±10%
直流抵抗（DCR） - 14 Ω（5.5ターンの例）
Q値 - 高Q、周波数帯域に最適化
自己共振周波数 - 高（用途依存）
動作周波数 - kHz～MHz帯域
定格電流 - 設計により指定
絶縁抵抗 - ≥100 MΩ

動作原理
巻線に電流が流れると空気中に磁場が生じ、電流変化は急激な変化に対して逆起電力を発生します。インダクタンスは巻数、コイル径、巻間隔、線径で決まります。

特長

• 高周波での性能に最適化
• 磁心の飽和やヒステリシスがない
• コア損失や歪みが少ない
• 指定範囲で安定したインダクタンス
• 小型軽量
• 電磁応答が速い
• RF用途での高Q値
• 精密な信号伝送に適合
• サイズ・インダクタンスのカスタム対応
• 優れた熱安定性

用途

• RF通信機器およびアンテナ
• 信号フィルタおよび発振回路
• オーディオのクロスオーバーおよび高級オーディオ
• 精密測定および医療機器
• 産業用オートメーション：センシング、制御、フィルタリング
• IoTモジュール、ワイヤレス充電、5G関連部品
• 高周波コンバータ

利点と欠点

• 利点：高周波での安定性、コア損失がない、高い線形性、高Q、軽量でカスタム対応しやすい
• 欠点：磁性コア付きインダクタに比べ単位体積当たりのインダクタンスが低い、高電流時に銅損が増える可能性、磁界集中が弱い

技術仕様

• 材料：エナメル銅線
• 線径：0.20 mm（AWGオプションあり）
• 巻線：単層ラウンドまたは区分巻き
• コア：空気（非磁性）
• 実装長：15 mm
• 被覆/封止：バーニッシュ、エポキシ、コーティング
• 取り付け：スルーホールまたはカスタム
• インダクタンス範囲：0.1 µH ～ 100 µH（カスタム可）
• 公差：±2%、±5%、±10%
• 直流抵抗例：14 Ω（5.5ターン）
• 動作周波数：kHz～MHz
• 絶縁抵抗：≥100 MΩ
• 定格電流：設計により指定

トラブルシューティング
一般的な問題は、巻き間隔の不良、巻きの緩み、過大電流や線材不足による過熱、近接部品からのEMIなどです。巻線の目視検査、インダクタンス・抵抗の測定、線径と放熱確認、必要に応じて取り付けや間隔の調整を行ってください。
