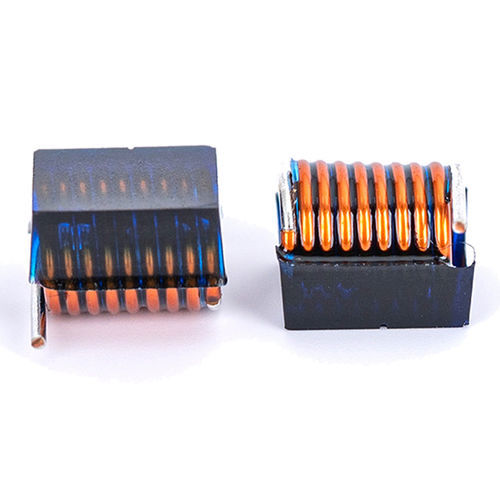

RFインダクタ WL610

巻エア空気コア

製品概要
SMDエアインダクタは、フェライトや鉄芯の代わりに空気を磁性媒体として使用する表面実装型の巻線インダクタです。磁性コアが存在しないため磁気飽和やコア損失が発生せず、高周波特性と高いQ値を提供します。コンパクトなSMT実装により、RF回路設計、無線通信、アンテナ整合、信号フィルタリングなど、民生機器、自動車、産業機器、医療機器での用途に適しています。

主要ポイント - SMDエアインダクタ
エアコアのSMDインダクタは高周波での低損失、自己共振周波数の高さ、飽和の回避、線形性の改善を特長とします。多様なインダクタンス値とパッケージサイズで提供され、OEM用途や自動実装SMTへの適合が可能です。

データシート要約（抜粋）
説明: SMDエアインダクタ — エナメル銅線
線径: 0.1 mm（AWGオプションあり）
巻線タイプ: 単層ラウンドまたはセクショナル巻き
コア材質: 空気（非磁性）— 銅導体
フットプリント長: 10〜15 mm
封止: 省略可能（ニス、エポキシ、コーティング）
取り付け: SMT / カスタムオプション

電気的仕様（代表値）
インダクタンス範囲: 0.1 µH ～ 100 µH（カスタマイズ可）
インダクタンス公差: ±2%、±5%、±10%
直流抵抗（DCR）: 設計により可変
Q値: 高、周波数帯に最適化
自己共振周波数: 高（用途依存）
動作周波数: kHz〜MHz帯域
定格電流: 設計により定義（熱により制限）
絶縁抵抗: ≥100 MΩ

動作原理
銅巻線に電流が流れると磁場が発生します。磁気経路が空気のため、ヒステリシス損失や磁気飽和が発生しません。誘導性リアクタンスは周波数とともに増加するため、これらのコイルはフィルタ、ノイズ除去、インピーダンス整合要素としてRF回路や無線システムで有効に機能します。

産業的・代表的な用途
代表的な用途には以下が含まれます：

• アンテナ整合ネットワーク
• 無線モジュール（Bluetooth、Wi‑Fi、GPS）
• RFアンプ、発振器、フィルタ
• RFトランシーバおよびアンテナシステム
• 安定したインダクタンスと低歪みを必要とする医療機器
• 車載テレマティクスおよびナビゲーション装置
• 産業用制御システム、計測器、試験装置
• 民生機器およびIoTデバイス（小型SMTパッケージ）

利点

• 磁気飽和がない
• コア損失がない — 高周波での低損失
• 高いQ値と改善された線形性
• 高い自己共振周波数
• 低い信号歪みと良好な温度特性
• 自動実装に適した表面実装互換性

欠点

• フェライトコア部品に比べ単位体積当たりのインダクタンスは小さい
• 等価インダクタンスを得るためには物理的に大きくなる
• エネルギー貯蔵能力が低い — 電力蓄積用途には適さない
• PCBレイアウトが最適でないと外来EMIに敏感
• 高精度・高インダクタンス要求ではコストが上がることがある

トラブルシューティング — よくある問題と対処法

• インダクタンスのドリフト — 原因：機械的変形や温度変化。対処：より厳しい公差と温度安定性のある部品を選定。
• 過熱 — 原因：定格電流を超えた運転。対処：電流を下げる、低DCR巻線または高定格設計を選択し、熱設計を行う。
• 信号品質の低下 — 原因：低Qや不適切なSRF。対処：高Qで適切な自己共振周波数の空芯インダクタを使用。
• EMI干渉 — 原因：不適切なPCBレイアウトやノイズ源との近接。対処：間隔を空け、接地と基板設計を改善。
• 周波数シフト — 原因：寄生容量や公差問題。対処：共振計算と部品公差を見直す。
• はんだ不良 / オープン回路 — 原因：リフロー条件不良や機械的損傷。対処：はんだ接合を検査し、推奨SMTリフロープロファイルを遵守；部品を丁寧に扱う。

技術仕様

• モデル / シリーズ: WL610
• 説明: SMDエアインダクタ（エナメル銅線）
• 線径: 0.1 mm（AWGオプションあり）
• 巻線: 単層、ラウンドまたはセクショナル
• コア: 空気（非磁性）
• フットプリント長: 10〜15 mm
• 封止オプション: ニス、エポキシ、コーティング（任意）
• 取り付け: SMT / カスタムオプション
• インダクタンス範囲: 0.1 µH ～ 100 µH（カスタマイズ可）
• 公差: ±2%、±5%、±10%
• 動作周波数: kHz〜MHz（RF用途）
• Q値: 高（周波数に最適化）
• 自己共振周波数: 高（用途依存）
• DCR: 設計に応じてカスタム
• 定格電流: 設計により定義（熱制限）
• 絶縁抵抗: ≥100 MΩ
