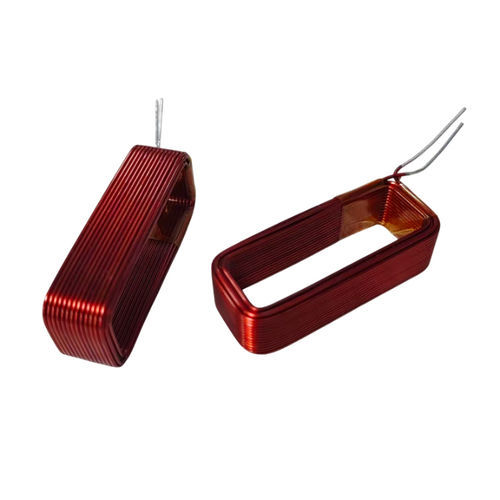

空気コアコイル WL4520

高周波RFスルー ホール タイプ

製品概要
WL4520 空芯多層コイルは、センサーおよびRFシステム向けに安定したインダクタンス、低損失、高周波性能を提供するコンパクトな電磁インダクタです。空芯の多層巻線により磁気飽和や強磁性損失を回避しつつ高いインダクタンス密度を実現し、精密信号処理やワイヤレスモジュールに適します。

設計とカスタマイズ
WL4520はエナメル銅線の多層巻線を採用し、連続運転での高いQ値と熱安定性を確保するよう設計されています。標準およびカスタムの選択肢として、線径、巻数、コイル寸法、ボビン素材、取り付け方法などをOEM要件に合わせて指定できます。

主要特性

• 空芯（磁性コアなし）— 飽和が発生しない
• RF/高周波域に最適化された高いQ値
• 線形なインダクタンスで信号歪みが少ない
• 通常の動作温度域での安定したインダクタンス
• 多層のコンパクトな構造で体積当たりのインダクタンスが高い

用途

• ワイヤレス充電コイルおよびワイヤレス電力モジュール
• センサー信号処理（近接センサー、フィルタリング）
• ロボット制御や高速制御回路
• PLC基板、RF通信、フィルタ・タイミング回路
• モータドライバ、コンベヤ、仕分けシステムなどの自動化用途
• 低歪みが要求される産業用試験・計測機器

利点と欠点

• 利点：コア飽和のない線形インダクタンス、強磁性コアによる損失がない、高周波でのQ値と効率の向上、コンパクトな高密度多層設計。適切な設計では約1 GHzまで動作可能。
• 欠点：高透磁率コアなしで高インダクタンスを得るには巻数を増やすかサイズを大きくする必要があり（巻間容量や銅損が増加）、コア有りインダクタに比べて漏れ磁場が大きくシールドや配置の工夫が必要になる場合がある。

製品仕様（構造）
項目：巻線材 — エナメル銅線
線径：カスタム（AWGオプションあり）
巻線方式：多層円形または区分巻き
コア材料：空気（非磁性）
ボビン：プラスチック又はセラミック（オプション）
封止：バーニッシュ、エポキシ、コーティング（オプション）
取り付け：スルーホール / カスタム

電気的仕様（典型値）
インダクタンス範囲：0.1 µH – 100 µH（カスタマイズ可能）
インダクタンス公差：±2%、±5%、±10%
直流抵抗（DCR）：線径と巻数に依存（カスタマイズ可能）
Q値：高、対象周波数帯に最適化
自己共振周波数：高、用途依存
動作周波数：kHz〜MHz帯域（設計依存）
定格電流：設計によりカスタム
絶縁抵抗：≥100 MΩ

選定方法

• 電気的要件を定義：必要なインダクタンス、公差、DCR、定格電流、動作周波数。
• 機械的制約を指定：外径、高さ、取り付け方式、基板上の利用可能スペース。
• 性能要件を評価：目標Q値、熱放散、EMI/EMC要件、信号の線形性。
• 使用環境を考慮：動作温度、振動、湿度、 duty cycle。
• カスタマイズ項目を確認：ボビン素材、リード線タイプ、封止、技術サポート。

特性 / 技術仕様

• 型番：WL4520
• コア：空気（非磁性）
• 巻線：エナメル銅線、多層
• インダクタンス（典型範囲）：0.1 µH — 100 µH（カスタマイズ可能）
• インダクタンス公差オプション：±2%、±5%、±10%
• 動作周波数：kHz — MHz帯（RF/高周波回路に適合）
• Q値：高、周波数帯に応じて最適化
• 直流抵抗：線径と巻数に依存（カスタマイズ可能）
• 定格電流：設計によりカスタム
• 絶縁抵抗：≥100 MΩ
• 取り付け：スルーホールまたはカスタム
• オプション：ボビン（プラスチック/セラミック）、封止（バーニッシュ/エポキシ/コーティング）、線径および巻数のカスタマイズ
