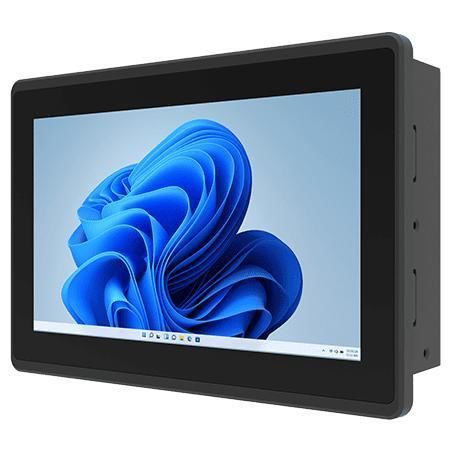

マルチタッチスクリーンパネルPC W07IAN3S-EHT1

PCAP 容量型タッチスクリーン7インチ1024 x 600

概要
Winmate W07IAN3S-EHT1は、機械制御、工場自動化、オペレーター向けインターフェースに適した7.0インチ Eシリーズ HMIパネルPCです。Intel® Processor N150（6Mキャッシュ、最大3.60 GHz）を搭載し、ファンレス設計、前面IP65保護、PCAPマルチタッチ、デュアルIntel 2.5ギガビットイーサネットにより産業用途での統合を容易にします。

主な特徴

• 7.0" 1024 x 600、投影型静電容量方式マルチタッチ（PCAP）
• Intel® Processor N150、6Mキャッシュ、最大3.60 GHz
• 前面IP65（防水・防塵）
• デュアルIntel® 2.5ギガビットイーサネットコントローラ
• ファンレス設計と超低消費電力

製品説明
W07IAN3S-EHT1はOEM統合、制御盤、エッジHMI用途に適しています。ファンレス構造はメンテナンスを低減し、塵埃の侵入を抑えます。前面IP65とPCAPタッチは産業環境での安定した操作性を提供します。デュアル2.5GbEポートは高帯域とネットワーク冗長性を実現し、監視・遠隔制御に有効です。

Display（表示）

• サイズ: 7.0 inches
• Touch / ガラス: Projected Capacitive Multi Touch Screen (PCAP)
• 解像度: 1024 x 600
• パネル輝度: 320 nits
• コントラスト比: 1000:1
• 視野角: 75, 75, 75, 70
• 有効表示領域: 153.6 x 90 mm

System Specification（システム仕様）

• プロセッサ: Intel® Processor N150, 6M Cache, up to 3.60 GHz
• メモリ: 8 GB（標準）、最大16 GB（オプション）
• ストレージ: 128 GB SSD（標準）；オプション 256 GB、512 GB、1 TB、2 TB、4 TB
• イーサネットコントローラ: 2 x Intel® 2.5 Gigabit Ethernet Controller
• セキュリティ: TPM 2.0
• OS（オプション）: Windows 11 IoT Enterprise (64-bit)、Windows 11 Pro 64-bit、Linux Ubuntu 24.04（UbuntuはWake on Touch非対応）
• WLAN / Bluetooth: オプション

Mechanical（機構）

• 寸法: 185 x 128 x 56 mm
• カットアウト: 174.9 x 117.7 mm
• 重量: 2.4 kg
• 取り付け: パネルマウント（標準）；VESAマウント（オプション）
• 筐体: Metal housing & ABS+PC
• 冷却方式: ファンレス設計

Environment（環境仕様）

• 動作湿度: 10%～90% RH（結露しないこと）
• 動作温度: 0°C～50°C
• 保管温度: -10°C～60°C
• 防護等級: 前面 IP65

Certification（認証）

• CE
• FCC

IO Ports（入出力ポート）

• USB: 2 x USB3.2 Gen1 Type-A；1 x USB3.2 Gen2 Type-C（DP Alt. mode対応）
• シリアル: 1 x RS232/422/485（標準 RS232）
• LAN: 2 x 2.5 Giga LAN RJ45
• ビデオ: 1 x HDMI 2.0（オプション）
• 拡張: 1 x M.2 2230 E-Key スロット（Wi‑Fiモジュール用）
• 電源入力: 1 x 12V DC、2.5φ DCジャック

Accessory（付属品）

• 100~240V AC to DC アダプタ
• 電源ケーブル
• VESAネジ
• 取り付けクリップ

Power（電源）

• 電源仕様: 12V DC
• アダプタ: 12V 50W

特長 / 仕様（Technical specifications）

• モデル: W07IAN3S-EHT1
• ブランド: Winmate
• 表示: 7.0" (1024 x 600)
• タッチ技術: PCAP マルチタッチ
• プロセッサ: Intel® N150 (6M Cache, up to 3.60 GHz)
• メモリ: 標準 8 GB、最大 16 GB
• ストレージ: 標準 128 GB SSD、最大 4 TB オプション
• ネットワーク: 2 x 2.5GbE
• セキュリティ: TPM 2.0
• 冷却: ファンレス
• 寸法/重量: 185 x 128 x 56 mm / 2.4 kg
• 認証: CE, FCC
