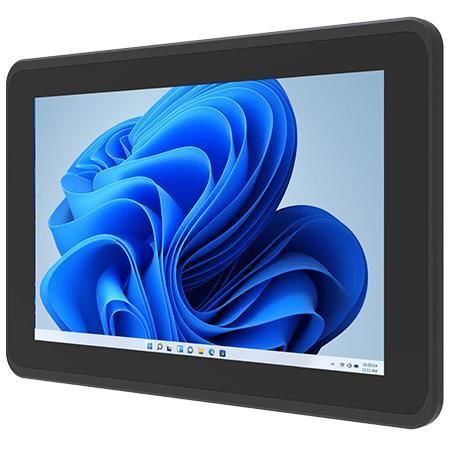

マルチタッチスクリーンパネルPC W10IAN3S-EHH2

PCAP 容量型タッチスクリーン10.1インチ1280 x 800

概要
Winmate W10IAN3S-EHH2は、Intel® Processor N150（6Mキャッシュ、最大3.60 GHz）を搭載した10.1" Eシリーズ HMIパネルPCです。機械制御、工場自動化、オペレーターHMIを想定した設計で、ファンレス動作、低消費電力、前面IP65保護、デュアル高速イーサネットを備えています。

主な特徴

• 10.1" 1280 x 800 投影型静電容量式マルチタッチ（PCAP）
• Intel® Processor N150、6Mキャッシュ、最大3.60 GHz
• 前面IP65（防水・防塵）
• デュアルギガビット（2 x 2.5 Giga LAN）イーサネット
• ファンレス設計と超低消費電力

認証

• CE
• FCC

表示

• サイズ: 10.1 inches
• タッチ / ガラス: Projected Capacitive Multi Touch Screen (PCAP)
• 解像度: 1280 x 800
• パネル輝度: 350 nits
• コントラスト比: 800:1
• 視野角: 85 / 85 / 85 / 85
• 有効表示領域: 216.96 x 135.6 mm

システム仕様

• プロセッサ: Intel® Processor N150, 6M Cache, up to 3.60 GHz
• メモリ: 8GB（標準）、16GB（オプション）
• ストレージ: 128GB SSD（標準）；オプション：256GB / 512GB / 1TB / 2TB / 4TB
• イーサネットコントローラ: 2 x Intel® 2.5 Gigabit Ethernet
• セキュリティ: TPM 2.0
• OS（オプション）: Windows 11 IoT Enterprise (64-bit); Windows 11 Pro (64-bit); Linux Ubuntu 24.04（Wake on Touch 非対応）
• WLAN / Bluetooth: オプション（M.2 2230 E-Key for Wi‑Fi）

機械的仕様

• 寸法: 267 x 182 x 56.5 mm
• カットアウト: 244 x 159 mm
• 重量: 約1.5 kg
• 取付: Panel mount（標準）、VESA mount（オプション）
• 筐体: Metal Housing & ABS+PC
• 冷却方式: ファンレス設計

環境

• 動作湿度: 10%～90% RH（非結露）
• 動作温度: 0°C～50°C
• 保管温度: -10°C～60°C
• IP等級: 前面 IP65

IOポート

• USB: 2 x USB 3.2 Gen1 Type-A; 1 x USB 3.2 Gen2 Type-C（DP Alt. Mode 対応）
• シリアル: 1 x RS232/422/485（標準 RS232）
• LAN: 2 x 2.5 Giga LAN RJ45
• 映像: 1 x HDMI 2.0（オプション）
• 拡張: 1 x M.2 2230 E-Key スロット（Wi‑Fi用）
• 電源入力: 1 x 12V DC、2.5φ DCジャック

付属品

• 100~240V AC to 12V DC アダプタ
• 電源ケーブル
• VESAネジ
• 取付クリップ

電源

• 電源仕様: 12V DC
• アダプタ: 12V 50W

Caractéristiques / spécifications techniques

• モデル: W10IAN3S-EHH2
• ブランド: Winmate
• 表示サイズ: 10.1"
• 解像度: 1280 x 800
• タッチ: Projected Capacitive MultiTouch (PCAP)
• プロセッサ: Intel® N150, 6M Cache, up to 3.60 GHz
• メモリ: 8GB 標準、16GB オプション
• ストレージ: 128GB SSD 標準、最大 4TB オプション
• イーサネット: デュアル Intel® 2.5 Gigabit
• USB: 2 x USB3.2 Gen1 Type-A; 1 x USB3.2 Gen2 Type-C
• シリアル: 1 x RS232/422/485
• 拡張: M.2 2230 E-Key（Wi‑Fi）
• 映像出力: HDMI 2.0（オプション）
• 電源入力: 12V DC（2.5φ）
• 前面保護: IP65
• 動作温度: 0°C～50°C
• 保管温度: -10°C～60°C
• 動作湿度: 10%–90% RH 非結露
• 寸法: 267 x 182 x 56.5 mm
• カットアウト: 244 x 159 mm
• 重量: 約1.5 kg
• 取付: Panel mount（標準）、VESA オプション
• 筐体: Metal Housing & ABS+PC
• 冷却: Fanless
• セキュリティ: TPM 2.0
• 認証: CE, FCC
