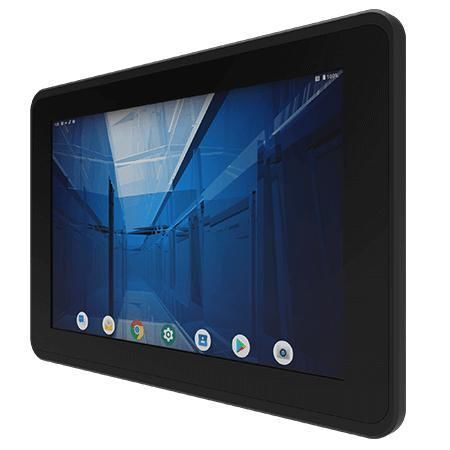

マルチタッチスクリーンパネルPC W10MG3S-EHH2

PCAP 容量型タッチスクリーン10.1インチ1280 x 800

概要
Winmate W10MG3S-EHH2は、機械制御、工場自動化、オペレーターHMI向けに設計された10.1インチのARM A78+A55搭載 EシリーズHMIパネルPCです。長期供給、安定したハードウェア統合、および現場での信頼性を必要とする産業用途、OEM、システムインテグレータ向けに設計されています。

主な特徴

• 10.1インチ 1280 x 800 解像度、投影型静電容量式マルチタッチ（PCAP）
• ARMプロセッサ：2 x A78 2.0 GHz + 4 x A55 2.0 GHz
• ファンレス冷却設計と超低消費電力
• 前面IP65防水防塵
• Android 13（標準）、Linuxオプションあり

製品のハイライト
P‑Capタッチによるスムーズなジェスチャ
投影型静電容量式タッチはシングル、デュアル、マルチタッチを圧力不要でサポートし、産業用操作パネルやオペレーターコンソールでの精度と操作性を向上させます。

Android 13：パーソナライズと接続性
Android 13はBT LE AudioやMIDI 2.0互換などの接続機能とカスタマイズ性を強化します。Linux YoctoやUbuntu 22.04は組込み統合向けにオプション提供されます。

静音冷却と低消費電力
ヒートシンクとベーパーチャンバーを用いたファンレス設計により、静音で効率的な温度制御とメンテナンス低減を実現し、パネル取り付けの産業用途に適しています。

前面IP65
前面IP65等級により噴流水や微細粉塵から保護され、過酷な環境での継続稼働が可能です。

認証

• CE
• FCC

特長 / 技術仕様

• 表示 - サイズ: 10.1 inches
• 表示 - タッチ / ガラス: Projected Capacitive Multi Touch Screen (PCAP)
• 表示 - 解像度: 1280 x 800
• 表示 - 輝度: 350 nits
• 表示 - コントラスト比: 800:1
• 表示 - 視野角: 85/85/85/85
• 表示 - 有効表示領域: 216.96 x 135.6 mm
• システム - プロセッサ: ARM 2 x A78 2.0 GHz + 4 x A55 2.0 GHz
• システム - メモリ: 4 GB LPDDR4
• システム - ストレージ: 32 GB onboard
• ソフトウェア - OS: Android 13 (Default); Linux Yocto 5.15.47 with Qt 5.15 (Optional); Linux Ubuntu 22.04 (Optional)
• 機構 - 寸法: 267 x 182 x 56.5 mm; カットアウト: 244 x 159 mm; 重量: 1.5 kg; 取付け: パネルマウント/ VESAマウント; エンクロージャ: 前面金属ベゼル、背面プラスチック; 冷却: ファンレス設計
• 環境 - 動作湿度: 10%–90% RH 非結露; 動作温度: 0°C–50°C; 保管温度: -20°C–60°C; 衝撃: MIL-STD-810H Method 516.8 Procedure I; 振動: MIL-STD-810H Method 514.8 Procedure I; 前面IP等級: IP65
• 認証: CE, FCC
• IOポート - USB: 2 x USB 2.0 Type A; 1 x USB 2.0 Type C (OTG)
• IOポート - シリアル: 1 x RS232/422/485 (Default RS232)
• IOポート - LAN: 1 x 10/100/1000 Mbps (Default); PoE (PD, 802.3at) オプション
• IOポート - 映像: 1 x Micro HDMI出力 (オプション)
• IOポート - SD: 1 x Micro SDカードスロット
• 付属品: 100~240V AC to DCアダプタ; 電源ケーブル; VESAネジ; 取付クリップ
• 電源: 電源仕様 12V DC ターミナルブロック; アダプタ: 12V 50W
