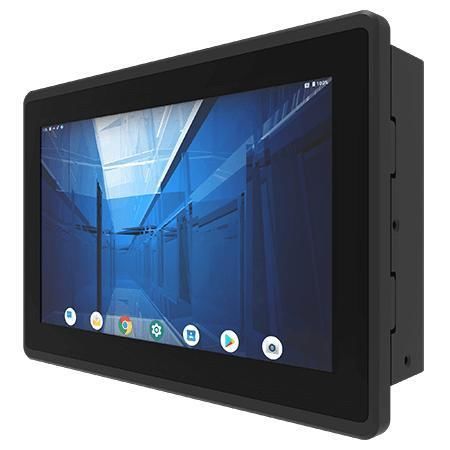

マルチタッチスクリーンパネルPC W07IM3S-EHT1

PCAP 容量型タッチスクリーン7インチ1024 x 600

概要
Winmate W07IM3S-EHT1 は、ARM A53 クアッドコア 2.0 GHz を搭載した 7.0 インチ E シリーズ HMI パネル PC で、機械制御、工場の自動化、オペレータ向け HMI に適した低消費電力・前面 IP65 保護・長期供給を目的とした設計です。

主な特徴

• 7.0 インチ 1024 x 600 表示、投影型静電容量式マルチタッチ (P-CAP)
• ARM A53 クアッドコア 2.0 GHz プロセッサ
• ファンレス設計により低消費電力かつ現場での信頼動作
• 前面 IP65（防水・防塵）
• Android 11（標準）；Android または Linux のサポート

製品のハイライト

• True flat のガラス前面で清掃が容易、衛生的な使用が可能
• ガラスカバー搭載の P-Cap タッチは耐傷性があり 4 点マルチタッチをサポート
• 産業用 IIoT や HMI タスクに最適化された ARM の演算性能
• 取り付けクリップによるクイックパネル取り付け（穴あけ不要）、VESA マウントオプション

認証
CE, FCC

用途
機械制御、工場自動化、オペレータ HMI、組込み産業機器への搭載、堅牢で低消費電力の HMI を要するミッションクリティカルな環境など。

仕様

• モデル: W07IM3S-EHT1
• 表示サイズ: 7.0 inches
• タッチ / ガラス: Projected Capacitive Multi-Touch Screen (P-CAP)
• 解像度: 1024 x 600
• パネル輝度: 320 nits
• コントラスト比: 1000:1
• 視野角: 75, 75, 75, 70
• 有効表示領域: 153.6 x 90 mm
• プロセッサ: ARM A53 (Quad Core 2.0 GHz)
• メモリ: 4 GB LPDDR4
• ストレージ: eMMC onboard 32 GB
• OS: Android 11 (Default、Android 13 へアップグレード可能); オプション: Linux Yocto 5.15.47 + Qt 5.15; Ubuntu Server 22.04
• 寸法: 185 x 128 x 56 mm
• 切り欠き (Cut out): 175 x 118 mm
• 重量: 0.9 kg
• 取り付け: Panel mount; VESA mount
• エンクロージャ: Plastic housing（背面メタルカバー）
• 冷却方式: Fanless design
• 動作湿度: 10%〜90% RH（結露なきこと）
• 動作温度: 0 °C〜50 °C
• 保管温度: -20 °C〜60 °C
• 衝撃: MIL-STD-810H Method 516.8 Procedure I
• 振動: MIL-STD-810H Method 514.8 Procedure I
• 保護等級: Front IP65
• 認証: CE, FCC
• USB: 2 x USB 2.0 Type A; 1 x Micro USB 2.0 OTG
• シリアル: 1 x RS232/422/485 (default RS232)
• LAN: 1 x LAN 10/100/1000 Mbps (default); PoE (PD, 802.3at) オプション
• 映像: 1 x Micro HDMI output (オプション)
• SD スロット: 1 x MicroSD (最大 32 GB)
• 付属品: 100–240V AC to DC Adapter, 電源ケーブル, VESA ネジ, マウンティングクリップ
• 電源: 12V DC with terminal block; アダプタ: 12V 50W
