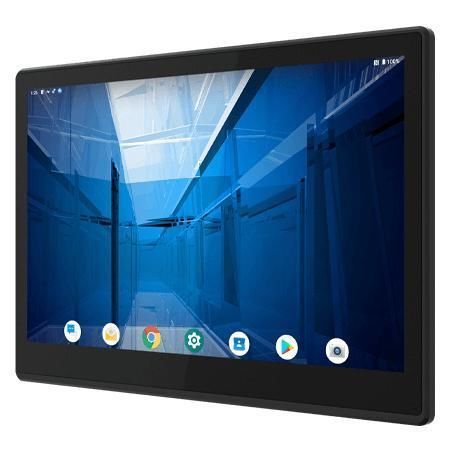

マルチタッチスクリーンパネルPC W14IM3S-EHA1

PCAP 容量型タッチスクリーン14インチ1920 x 1080

概要
Winmate W14IM3S-EHA1は、機械制御、工場自動化、オペレーター向けインターフェース用に設計された14.0インチのEシリーズHMIパネルPCです。14.0"フルHD（1920x1080）の投影型静電容量式マルチタッチディスプレイと、ARM A53クアッドコア2.0GHzプロセッサをファンレスで低消費電力の設計に統合しています。前面はIP65に対応しています。

主な特長

• 14" 1920 x 1080 投影型静電容量式マルチタッチ（PCAP）
• ARM A53 クアッドコア 2.0GHz
• ファンレス冷却および低消費電力設計
• 前面 IP65 防塵防水
• Android（標準）または Linux（オプション）をサポート

表示と操作性
14"フルHDのPCAPディスプレイは鮮明な表示と正確なタッチ操作を提供し、手袋着用時でも操作可能です。前面は清掃が容易で、製造ラインや食品加工、洗浄が頻繁に行われる環境に適します。

信頼性と産業利用
ファンレス設計により保守および運転音を低減します。金属筐体とABS+PC部品、MIL-STD-810Hによる衝撃・振動試験により、過酷環境や24/7運用に対応します。

ソフトウェアと用途
機械制御、オペレーターHMI、キオスク、組込みオートメーション向けに、長期供給性と安定したハードウェア統合を求める産業ユーザー、OEM、SI向けに設計されています。標準OSはAndroid 11（Android 13へアップグレード可能）。オプションでLinux Yocto 5.15.47 + Qt 5.15、Ubuntu Server 22.04を提供可能です。

認証
CE、FCC。

仕様（Technical specifications）

• モデル: W14IM3S-EHA1
• ディスプレイ: Projected Capacitive Multi-Touch, 14.0 inches, 1920 x 1080
• パネル輝度: 700 nits; コントラスト比: 1200:1; 視野角: 89/89/89/89; アクティブエリア: 309.312 x 173.988 mm
• プロセッサ: ARM A53 (Quad Core 2.0 GHz)
• メモリ: 4 GB LPDDR4
• ストレージ: eMMC onboard 32 GB
• OS: Android 11 (Default, upgradable to Android 13); Linux Yocto 5.15.47 with QT 5.15 (Optional); Linux Ubuntu Server 22.04 (Optional)
• 寸法: 340 x 220 x 62.7 mm; 切欠寸法 (Cut out): 318.6 x 198.6 mm; 重量: 約 2 kg
• 取付: Panel mount; VESA mount
• 筐体: Metal housing & ABS+PC
• 冷却: ファンレスデザイン
• 動作湿度: 10% ～ 90% RH（結露なきこと）
• 動作温度: 0°C ～ 50°C; 保存温度: -20°C ～ 60°C
• 耐衝撃: MIL-STD-810H Method 516.8 Procedure I; 耐振動: MIL-STD-810H Method 514.8 Procedure I
• IP等級: 前面 IP65
• 認証: CE、FCC
• I/O: USB 2.0 Type A x2; Micro USB 2.0 OTG x1
• シリアル: 1 x RS232/422/485 (Default RS232)
• LAN: 1 x LAN 10/100/1000 Mbps (Default); PoE (PD, 802.3at) オプション
• 映像出力: 1 x Micro HDMI output (Optional)
• SDスロット: 1 x Micro SD (最大 32 GB)
• 付属: 100~240V AC→DC アダプタ; 電源コード; VESA ねじ; マウントクリップ
• 電源: 12V DC (Terminal Block); アダプタ: 12V 50W
