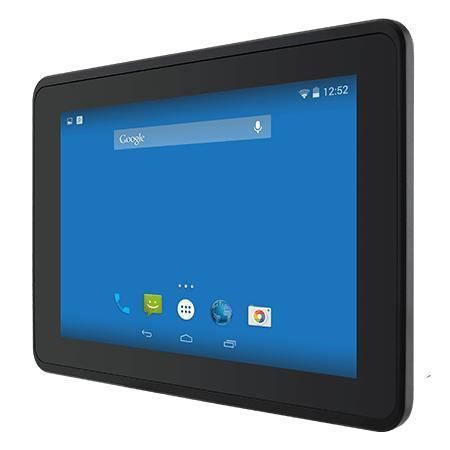

マルチタッチスクリーンパネルPC W10FA3S-EHH2

PCAP 容量型タッチスクリーン10.1インチ1280 x 800

概要
W10FA3S-EHH2 は、機械制御、工場自動化、オペレーター HMI 向けに設計された 10.1 インチ NXP i.MX6 E シリーズの HMI パネル PC です。ファンレスの ARM ベース処理、投影型静電容量式マルチタッチディスプレイ、フロント IP65 保護、および現場統合向けの産業用 I/O を備えます。

主な特徴

• 10.1 インチ 1280 x 800 Projected Capacitive (P‑Cap) マルチタッチ
• NXP i.MX6 デュアルコア プロセッサ（1.0 GHz）
• ファンレス設計
• フロント IP65 保護等級
• 入出力：USB（Console/Mini、OTG、Type-A）、RS232/422/485、CANBUS（D-sub9）、Micro SD、Micro HDMI（オプション）、PoE 対応 LAN（PD、802.3at）

トゥルーフラット（清掃が容易）
フロントがフラットなため、エッジへのゴミの溜まりが減り、清掃と外観の維持が容易です。

Power over Ethernet
PoE により電力とデータを単一ケーブルで供給でき、取り付けの簡素化と集中電源管理、配線削減が可能になります。

次世代の計算性能
ARM ベースのプラットフォームにより低消費電力で効率的な処理が可能で、産業用 IoT や組込み HMI に適しています。

P‑Cap タッチ（耐傷性）
ガラスカバーにより耐傷性が高く、4 点マルチタッチをサポートします。直感的な指操作が可能です。

取り付けクリップ（簡易取り付け）
パネル取り付け用クリップを同梱し、穴あけ不要で迅速に取り付け・取り外しができます。

認証

• Front IP65
• CE
• FCC

仕様 / 技術仕様

• モデル：W10FA3S-EHH2
• メーカー：Winmate
• 表示サイズ：10.1 inches
• タッチ / ガラス：Projected Capacitive Multi Touch (P‑Cap)、4 点マルチタッチ
• 解像度：1280 x 800
• パネル輝度：350 nits（1000 nits オプション）
• コントラスト比：800:1
• 視野角：85/85/85/85
• アクティブエリア：216.96 x 135.6 mm
• プロセッサ：NXP i.MX6 Dual Core、1.0 GHz
• メモリ：1 GB（標準）、2 GB（オプション）
• ストレージ：eMMC 16 GB（標準）、32 GB（オプション）
• 対応 OS（オプション）：Linux Ubuntu 18.04、Android 6.0、Debian 7.0、Linux 4.1.15 QT 5.5
• WLAN/BT：オプション（mPCIe モジュール）
• 寸法：267 x 182 x 56.5 mm
• 切欠き（Cut out）：244 x 159 mm
• 重量：1.5 kg
• 取付：パネル取付、VESA マウント
• 筐体：金属製
• 冷却方式：ファンレス設計
• 動作湿度：10%～90% RH（結露なきこと）
• 動作温度：0°C～50°C
• 保存温度：-10°C～60°C
• 防護等級：Front IP65
• USB ポート：1 x Console Port (Mini USB); 1 x USB OTG; 1 x USB 2.0 (Type-A)
• シリアル：1 x RS232/422/485（デフォルト RS232）
• LAN：1 x RJ45 with PoE (PD, 802.3 at)
• 映像：1 x Micro HDMI（オプション）
• SD スロット：1 x Micro SD
• 拡張：1 x mPCIe スロット（half-size Wi‑Fi モジュール用）
• CANBUS：1 x CANBUS, D-sub9
• 電源入力：1 x 12V DC、2-Pin ターミナルブロック
• 電源 / アダプタ：12V DC、アダプタ 12V 50W
• 付属品：100~240V AC to DC アダプタ、電源ケーブル、ドライバ CD & マニュアル、VESA ねじ、取り付けクリップ
