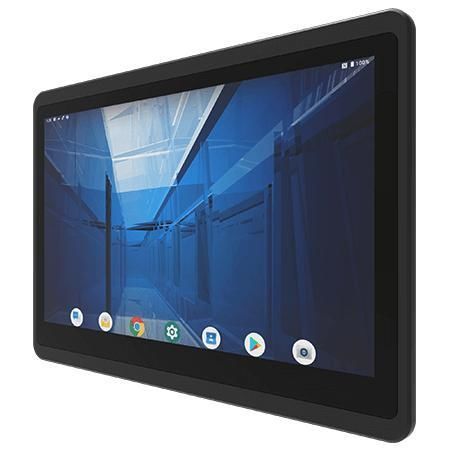

マルチタッチスクリーンパネルPC W15MG3S-EHA4

PCAP 容量型タッチスクリーン15.6インチ1920 x 1080

概要
Winmate W15MG3S-EHA4 は、機械制御、工場自動化、オペレーター向けインターフェース用に設計された 15.6 インチ E シリーズの HMI パネル PC です。ARM ベースの 6 コア CPU、ファンレス冷却、前面 IP65 保護、デフォルトで Android 13 を搭載し、統合用途向けに Linux オプションを用意しています。

主な特徴

• 15.6" FHD (1920 × 1080) 投影型静電容量式マルチタッチ (PCAP)
• プロセッサ: ARM 2 × A78 2.0 GHz + 4 × A55 2.0 GHz
• ファンレス設計により静音・低消費電力で動作
• 前面 IP65 の防水防塵性能
• Android 13（標準）；Linux Yocto / Ubuntu はオプション

ディスプレイ

• サイズ: 15.6 インチ
• タッチ / ガラス: 投影型静電容量式マルチタッチ (PCAP)
• 解像度: 1920 × 1080
• 輝度: 400 nits
• コントラスト比: 800:1
• 視野角: 85/85/85/85
• アクティブエリア: 344.16 × 193.59 mm

システム仕様

• プロセッサ: ARM 2 × A78 2.0 GHz + 4 × A55 2.0 GHz
• メモリ: 4 GB LPDDR4
• ストレージ: 内蔵 32 GB
• OS: Android 13（標準）；Linux Yocto 5.15.47 + Qt 5.15（オプション）；Ubuntu 22.04（オプション）

機械仕様

• 寸法: 402 × 251.3 × 63 mm
• カットアウト: 369 × 228 mm
• 重量: 2.8 kg
• 取付: パネル取付（Panel mount）
• 筐体: 金属フロントベゼル、プラスチックリアカバー
• 冷却方式: ファンレス設計

環境

• 動作湿度: 10%～90% RH（結露なきこと）
• 動作温度: 0°C～50°C
• 保管温度: -20°C～60°C
• 耐衝撃: MIL‑STD‑810H Method 516.8 Procedure I
• 耐振動: MIL‑STD‑810H Method 514.8 Procedure I
• IP 等級: 前面 IP65

認証

• CE
• FCC

入出力ポート

• USB: 2 × USB 2.0 Type A；1 × USB 2.0 Type C (OTG)
• シリアル: 1 × RS232/422/485（標準 RS232）
• LAN: 1 × 10/100/1000 Mbps（PoE PD 802.3at オプション）
• 映像: Micro HDMI 出力（オプション）
• SD: Micro SD スロット

付属品

• AC 100–240V → DC アダプタ
• 電源ケーブル
• VESA 用ネジ
• 取付クリップ

電源

• 電源入力: 12V DC（ターミナルブロック）
• 推奨アダプタ: 12V 50W

特性 / 技術仕様

• 型番: W15MG3S-EHA4
• 表示: 15.6" FHD (1920×1080), 400 nits, PCAP マルチタッチ
• プロセッサ: ARM 2×A78 + 4×A55 @ 2.0 GHz
• メモリ / ストレージ: 4 GB LPDDR4；内蔵 32 GB
• 筐体 & 取付: 金属フロントベゼル、プラスチックリアカバー；パネル取付
• 寸法 / 重量: 402 × 251.3 × 63 mm；2.8 kg
• 冷却: ファンレス
• 前面保護: IP65
• 環境: 動作 0°C～50°C；保管 -20°C～60°C；10%～90% RH
• 耐衝撃・耐振動: MIL‑STD‑810H
• I/O: USB 2.0 (A×2, C OTG×1), RS232/422/485×1, LAN 10/100/1000×1 (PoE オプション), Micro HDMI (opt), Micro SD
• 電源: 12V DC ターミナルブロック；アダプタ 12V 50W
• 認証: CE, FCC
