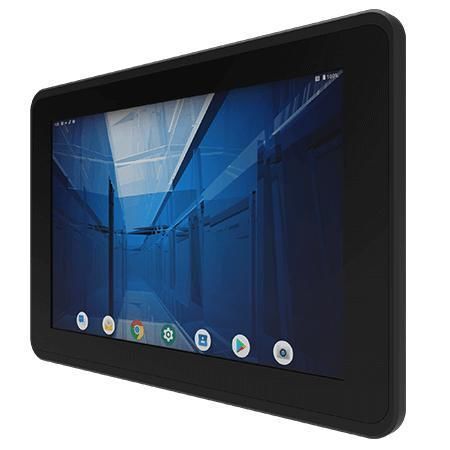

マルチタッチスクリーンパネルPC W10IM3S-EHH2

PCAP 容量型タッチスクリーン10.1インチ1280 x 800

製品概要
Winmate W10IM3S-EHH2 は、10.1インチ E シリーズの ARM A53 クアッドコア（2.0 GHz）を搭載した HMI パネルPCです。機械制御、工場の自動化、オペレータ向け HMI を想定して設計されており、ファンレス設計、低消費電力、投影型静電容量式マルチタッチ、前面 IP65 保護を特徴とします。Android や Linux のオプションを提供します。

主な特徴

• 10.1" 1280 x 800 表示、Projected Capacitive マルチタッチ (PCAP)
• ARM A53 クアッドコア 2.0 GHz
• ファンレス冷却、超低消費電力
• 前面 IP65 防水・防塵
• 標準 Android 11（アップグレード可）、Linux オプション

認証

• CE
• FCC

ハイライト

• True Flat：フラットな前面で清掃が容易、埃の溜まりが少ない設計
• ARM プラットフォームにより省電力で実用的な演算性能を提供
• P‑Cap タッチ：耐擦り傷ガラス、4点マルチタッチ対応
• パネル取付用クリップにより穴開け不要で迅速な導入が可能

入出力と拡張
2 x USB 2.0 Type A、1 x Micro USB 2.0 OTG、1 x RS232/422/485（デフォルト RS232）、1 x ギガビット LAN（10/100/1000）／PoE オプション（PD, 802.3at）、オプションの Micro HDMI 出力、Micro SD スロット（最大 32 GB）を備えます。

付属品

• 100~240V AC→DC アダプタ
• 電源コード
• VESA ネジ
• マウンティングクリップ

仕様

• 表示：10.1 inches、1280 x 800、有効表示領域 216.96 x 135.6 mm、輝度 350 nits（1000 nits オプション）、コントラスト 800:1、視野角 85/85/85/85
• プロセッサ：ARM A53（Quad Core 2.0 GHz）
• メモリ：4 GB LPDDR4
• ストレージ：オンボード eMMC 32 GB
• OS：Android 11（標準、Android 13 へアップグレード可）；Linux Yocto 5.15.47 + Qt 5.15（オプション）；Ubuntu Server 22.04（オプション）
• 寸法：267 x 182 x 56.5 mm；カットアウト：244 x 159 mm；重量：1.5 kg
• 取付：パネルマウント、VESA マウント
• エンクロージャ：金属前面ベゼル＋プラスチック背面カバー
• 冷却：ファンレス設計
• 環境：動作湿度 10%–90% RH（非結露）；動作温度 0°C–50°C；保存温度 -20°C–60°C
• 信頼性：Shock MIL-STD-810H Method 516.8 Procedure I；Vibration MIL-STD-810H Method 514.8 Procedure I
• IP 等級：前面 IP65
• 電源：12 V DC（ターミナルブロック）；アダプタ 12 V 50 W（9~36 V オプション）
