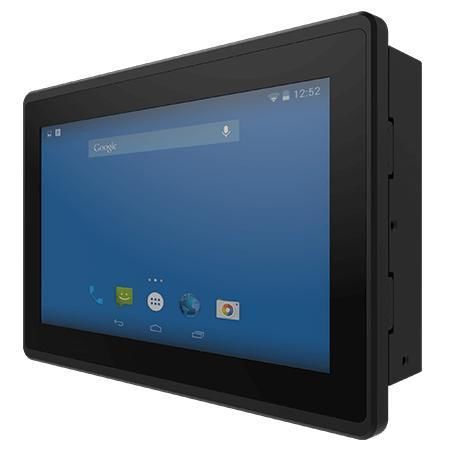

マルチタッチスクリーンパネルPC W07FA3S-EHT1

PCAP 容量型タッチスクリーン7インチ1024 x 600

概要
Winmate W07FA3S-EHT1 は、NXP i.MX6 E シリーズを搭載した 7インチ HMI パネルPC で、機械制御、工場自動化、オペレーター向けインターフェース用途に設計されています。ファンレス設計、金属筐体、True‑Flat 前面（IP65）およびオプションの PoE を備え、設置配線を簡素化します。

主な特徴

• 7インチ 1024 x 600 投射型静電容量式（PCAP）マルチタッチディスプレイ
• NXP i.MX6 デュアルコア 1.0 GHz プロセッサ
• ファンレス冷却による保守不要の運用
• 前面保護等級 IP65
• 産業用 I/O：USB（OTG/Type‑A/コンソール）、RS232/422/485、CANbus、PoE 対応 LAN（PD, 802.3at）

製品詳細

• True‑Flat 前面により清掃が容易で、塵の堆積を低減
• PoE（オプション）によりデータと電源を1本のケーブルで提供し導入を簡素化
• ARM SoC プラットフォームにより、産業用 IoT や組込み HMI に適した性能と低消費電力を両立
• PCAP タッチは 4 点マルチタッチをサポートし、耐傷性のガラスカバーで保護
• パネル取り付け用クリップにより穴あけ不要で迅速に取り付け可能、VESA マウントも対応

認証

• CE
• FCC
• 前面 IP65

技術仕様

• 表示：7.0 inches、1024 x 600、輝度 320 nits、コントラスト 1000:1、視野角 75/75/75/70、有効表示領域 153.6 x 90 mm
• タッチ/ガラス：Projected Capacitive マルチタッチ、耐傷性ガラス
• プロセッサ：NXP i.MX6 Dual Core 1.0 GHz
• メモリ：1 GB（標準）、2 GB（オプション）
• ストレージ：eMMC 16 GB（標準）、32 GB（オプション）
• OS（オプション）：Linux Ubuntu 18.04、Android 6.0、Debian 7.0、Linux 4.1.15 QT 5.5
• 無線：WLAN/Bluetooth オプション（mPCIe ハーフサイズスロット）
• 機械仕様：寸法 185 x 128 x 56 mm、切欠き 174.9 x 117.7 mm、重量 0.9 kg、金属筐体
• 取付：パネル取り付け（クリップ）および VESA マウント
• 環境：動作湿度 10%–90% RH（非結露）、動作温度 0°C–50°C、保存温度 -10°C–60°C、前面 IP65
• 入出力：1 x コンソール（Mini USB）、1 x USB OTG、1 x USB 2.0 Type‑A、1 x RS232/422/485（標準 RS232）、1 x CANbus（D‑sub9）、1 x RJ45 LAN（PoE 対応 PD, 802.3at）、1 x Micro SD スロット、1 x Micro HDMI（オプション）
• 拡張：1 x mPCIe スロット（Wi‑Fi モジュール用、ハーフサイズ）
• 電源：入力 12V DC（2ピン端子）、アダプタ 12V 50W
• 付属品：100~240V AC→DC アダプタ、電源コード、VESA ねじ、取り付けクリップ、ドライバ CD & マニュアル
