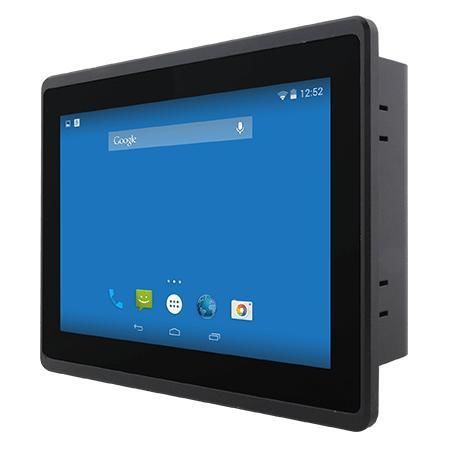

マルチタッチスクリーンパネルPC W07FA3S-EHO1

PCAP 容量型タッチスクリーン7インチ1024 x 600

概要
Winmate W07FA3S-EHO1 は、NXP i.MX6 E シリーズ（デュアルコア 1.0 GHz）を搭載した 7インチ HMI パネルPCです。機械制御、工場の自動化、オペレーター向けHMI用途を想定しており、ファンレス設計、投影型静電容量式マルチタッチディスプレイ、前面 IP65 保護、各種産業用I/O オプションを備えています。PoE PD（802.3at）はオプションです。

主な特徴

• 7インチ 1024 x 600 投影型静電容量式（P-CAP）マルチタッチ
• NXP i.MX6 Dual Core 1.0 GHz プロセッサ
• ファンレス冷却および金属筐体
• 前面 IP65 保護
• 産業用 I/O：USB、RS232/422/485、CANBUS、PoE オプションの LAN

製品のポイント

• True Flat 設計：平滑な前面により清掃が容易で塵の堆積を抑制。
• Power over Ethernet (PoE)：オプションの PoE PD によりデータと電力を1本のケーブルで供給可能。
• 低消費電力の ARM 処理：NXP i.MX6 による組み込み向け性能を提供。
• P-Cap タッチ：耐傷性のあるガラスカバー、4点マルチタッチと指操作に対応。
• クイックパネル取付：目立たない穴あけ不要の取付クリップで迅速な設置が可能。

認証

• 前面 IP65
• CE
• FCC

技術仕様

• ディスプレイ：7.0 inches；解像度：1024 x 600；有効表示領域：153.6 x 90 mm；視野角：75/75/75/70
• 輝度 / コントラスト：モジュールにより変動（例：1000 nits / 320 nits；コントラスト 700:1 / 500:1）
• プロセッサ：NXP i.MX6 Dual Core 1.0 GHz
• メモリ：標準 1 GB；オプション 2 GB
• ストレージ：eMMC onboard 16 GB 標準；32 GB オプション
• 対応OS：Ubuntu 18.04、Android 6.0、Debian 7.0、Linux 4.1.15 + Qt 5.5（オプション）
• 接続：1 x Mini USB コンソール、1 x USB OTG、1 x USB 2.0 Type-A、1 x RS232/422/485、1 x CANBUS (D-sub9)、1 x RJ45 LAN (PoE PD オプション)、1 x Micro HDMI（オプション）、1 x Micro SD、1 x mPCIe
• 電源：12V DC 入力（2ピン端子）；アダプタ 12V 50W
• 機械寸法：185 x 128 x 56 mm；Cut out 174.9 x 117.7 mm；重量 約0.9 kg；パネル取付および VESA 取付；金属筐体
• 環境：動作湿度 10%–90% RH 非結露；動作温度 0°C–50°C；保管温度 -10°C–60°C（バリアントにより -20°C の場合あり）
• 付属品：100~240V AC→DC アダプタ、電源コード、VESA ネジ、取付クリップ、ドライバCD・マニュアル
